Interruptor de circuito de vacío automático de alto voltaje de cerámica de acero inoxidable AC exterior utilizado con interruptores de desconexión de grupo
Descripción del producto:
El interruptor ZW8-12 está diseñado para cumplir con las normas internacionales y está fabricado utilizando tecnologías avanzadas.con una capacidad de transmisión de hasta 20 kA.
El interruptor está compuesto por varios componentes clave, incluido el interruptor de vacío, el mecanismo de operación y el sistema de control.El interruptor de vacío es el corazón del interruptor y es responsable de interrumpir la corriente eléctricaEstá diseñado para funcionar en vacío, lo que ayuda a prevenir el arco y garantiza un funcionamiento fiable.
El mecanismo de funcionamiento es responsable de abrir y cerrar el interruptor y puede ser operado manualmente o eléctricamente.El sistema de control supervisa el interruptor y proporciona información al operador, lo que les permite controlar el estado del interruptor y detectar cualquier fallo.
El interruptor ZW8-12 está diseñado para ser muy confiable y requiere un mantenimiento mínimo.que lo hace adecuado para su uso en una amplia gama de aplicaciones.
Un interruptor de desconexión de alto voltaje es un interruptor eléctrico que está diseñado para aislar una sección de una red o sistema eléctrico del resto del sistema con fines de mantenimiento o reparación.Se utiliza típicamente en sistemas de transmisión y distribución de energía de alto voltaje.
El interruptor está diseñado para abrirse y cerrarse en condiciones normales o anormales, como una falla o una sobrecorriente.desconecta físicamente la sección del sistema del resto de la red., impidiendo el flujo de electricidad a esa sección.
Los interruptores de desconexión de alto voltaje generalmente están diseñados para operar a voltajes entre 600 voltios y 765.000 voltios, y pueden ser operados manualmente o automáticamente.Por lo general, se instalan en subestaciones o en postes eléctricos., y son un componente importante de la infraestructura de la red eléctrica.

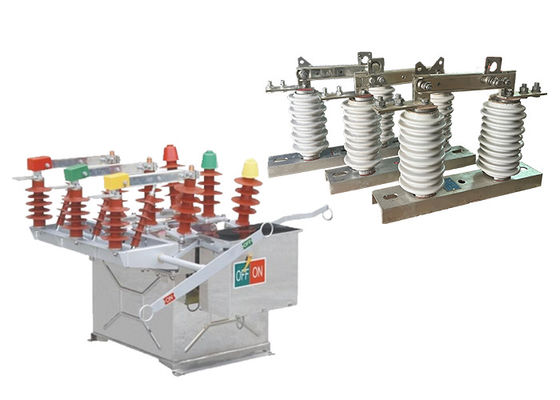

El doble efecto del uso cuando el interruptor aislador de la serie GW9-10 se puede utilizar con los interruptores de vacío!!
Características:
1.Voltaje nominal: El interruptor de circuito ZW8-12 está diseñado para aplicaciones de voltaje medio y tiene un voltaje nominal de 12 kilovoltios (kV).Es adecuado para sistemas eléctricos que operan a este nivel de voltaje.
2Tecnología de interrupción de vacío: este interruptor utiliza interruptores de vacío como medio de apagado de arco.Los interruptores de vacío son muy eficientes para apagar arcos y proporcionan una excelente resistencia dieléctrica, garantizando una interrupción fiable de las corrientes de media tensión.
3Diseño compacto: El interruptor ZW8-12 presenta un diseño compacto y modular, lo que permite una instalación, mantenimiento e integración más fáciles en los conjuntos de interruptores.El tamaño compacto también ayuda a optimizar el uso del espacio en las instalaciones eléctricas.
4.Alta capacidad de rotura: El interruptor está diseñado para manejar altas capacidades de rotura, lo que le permite interrumpir cortocircuitos y corrientes de fallas de forma segura.La capacidad de rotura del interruptor de circuito ZW8-12 se especifica típicamente por el fabricante.
5Funcionamiento confiable: El interruptor ZW8-12 está diseñado para un funcionamiento confiable y ha sido sometido a pruebas rigurosas para garantizar su rendimiento y durabilidad.Incorpora materiales de alta calidad y componentes de ingeniería de precisión para garantizar operaciones de conmutación estables y eficientes.
6Características de seguridad: el interruptor está equipado con características de seguridad para mejorar la seguridad del operador y del sistema, que pueden incluir mecanismos de bloqueo para evitar un funcionamiento incorrecto,indicadores mecánicos y eléctricos para proporcionar información sobre el estado, y persianas de seguridad para evitar el contacto accidental con piezas activas.
7Control y monitoreo a distancia: Dependiendo del modelo y fabricante específico, el interruptor ZW8-12 puede admitir capacidades de control y monitoreo a distancia.Esto permite un manejo y un monitoreo convenientes del interruptor desde una sala de control central o a través de un sistema de control de supervisión y adquisición de datos (SCADA), mejorando la gestión y el mantenimiento del sistema.
Estructura:
1.La cubierta superior de la carcasa se procesa utilizando la tecnología de moldeado de estiramiento de un solo uso, logrando un nivel de protección IP4X, alta resistencia mecánica, hermosa apariencia,y fácil instalaciónNo es fácil de oxidarse y es resistente a la corrosión. Se puede seleccionar acero inoxidable o tratamiento de pulverización de placas de acero de alta calidad.
2.El interruptor de desconexión (opcional) está diseñado de acuerdo con la unidad de carrocería del interruptor ZW8, con un punto de desconexión obvio durante el mantenimiento de la línea de distribución,y un dispositivo de bloqueo mecánico entre el interruptor de desconexión y el interruptor de circuito para evitar un mal funcionamiento.
Condición:
1Temperatura ambiente: el interruptor está diseñado para funcionar en un rango de temperatura de -15°C a +40°C.Esto significa que puede funcionar eficazmente en ambientes con temperaturas tan bajas como -15°C y tan altas como +40°C..
2Presión del viento: el interruptor puede soportar presiones de viento de hasta 700 Pa, lo que equivale a una velocidad del viento de 34 m/s.Esto asegura que el interruptor de circuito permanece estable y no se ve afectado por los fuertes vientos.
3.Altitud: el interruptor es adecuado para su instalación a altitudes de hasta 1000 m sobre el nivel del mar. Está diseñado para funcionar de forma fiable dentro de este rango de altitud.
4Intensidad sísmica: El interruptor está diseñado para soportar actividades sísmicas con un nivel de intensidad de hasta 8 en la escala de intensidad sísmica.Esto asegura que permanece operativo y no se ve afectado por las vibraciones sísmicas hasta este nivel.
Parámetro técnico:
ZW8 a 12
| Número de serie. |
Parámetro |
Unidad |
Datos obtenidos |
| 1 |
Válvulas de tensión |
el kV |
12 |
| 2 |
Nivel de aislamiento nominal |
1min Frecuencia industrial con tensión resistente |
Prueba en seco |
42 |
| Prueba en húmedo |
34 |
| La tensión de resistencia a la oleada de rayos (pico) |
75 |
| 3 |
Corriente nominal |
A. No |
630 |
| 4 |
Corriente de corte de cortocircuito nominal |
KA |
20 |
| 5 |
Tiempos de corte de corriente de cortocircuito nominal |
tiempo |
30 |
| 6 |
Corriente de interrupción de cortocircuito nominal (pico) |
KA |
50 |
| 7 |
Pico nominal de resistencia a la corriente |
50 |
| 8 |
Corto tiempo nominal resistir corriente |
20 |
| 9 |
Duración nominal del cortocircuito |
El S |
4 |
| 10 |
Tiempo de interrupción
(Desacoplamiento de excitación separada) |
Voltado de funcionamiento máximo |
ms |
Entre 15 y 50 |
| Válvula de tensión de funcionamiento nominal |
Entre 30 y 60 |
| Voltado de funcionamiento mínimo |
| 11 |
Horario de cierre |
25 a 50 |
| 12 |
Tiempo de desconexión total |
≤ 100 |
| 13 |
Tiempo de quema de arco |
≤ 20 años |
| 14 |
Tiempo de vida mecánica |
tiempo |
10000 |
| 15 |
Función de cierre |
J. |
70 |
| 16 |
Potencia de entrada nominal del motor de almacenamiento de energía |
No |
< 250 |
| 17 |
Tensión nominal de funcionamiento/tensión nominal del circuito auxiliar |
V. |
Las demás: |
| Accesorios para vehículos de motor |
| 18 |
Tiempo de almacenamiento de energía a tensión nominal |
El S |
< 10 |
| 19 |
Desacoplador de sobrecorriente |
Corriente nominal |
A. No |
5 |
| Precisión de la corriente de desconexión |
% |
± 10 |
GW9 a 10
| Número de serie. |
Parámetro |
Unidad |
Datos obtenidos |
| 1 |
Voltagem nominal |
el kV |
12 |
| 2 |
Corriente nominal |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
A. No |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corriente resistente de corto tiempo |
Número de modelo. |
(H) GW9-12 ((W)/630-20 |
KA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nivel de aislamiento nominal |
La ola de rayos soporta el voltaje ((pico) |
Polar a la Tierra
(Positivo y negativo) |
el kV |
75 |
Interfractura
(Positivo y negativo) |
85 |
Tensión de resistencia de frecuencia industrial
(1 min)
(Valor efectivo) |
Prueba en seco/prueba en húmedo |
Polar a la Tierra |
42 ((Seco)
34 ((Humedad) |
| Interfractura |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Humedad) |
| 5 |
Resistencia del circuito principal |
Cuota de mercado |
630 |
| 1000 |
| 1250 |
| 6 |
Tiempo de vida mecánica |
las veces |
50 |
| 50 |
| 80 |
