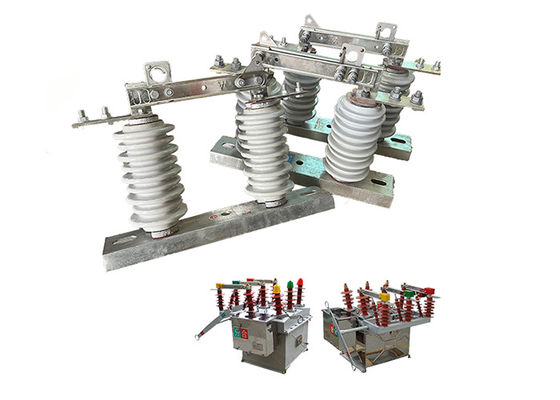

630A Interruptor de desconexión de alta tensión GW9 Interruptor de desconexión vertical industrial de fase única con fácil instalación

630A Interruptor de desconexión de alta tensión GW9 Interruptor de desconexión vertical industrial de fase única con fácil instalación

Descripción del producto:

El interruptor de desconexión de alto voltaje es un tipo de interruptor eléctrico utilizado en sistemas de energía de alto voltaje para aislar secciones de la red con fines de mantenimiento o seguridad.El interruptor generalmente se monta en un poste u otra estructura de soporte y se utiliza para desconectar una línea de energía aérea del resto del sistema.

Los interruptores de desconexión de alto voltaje están diseñados para manejar altos voltajes y corrientes y a menudo se instalan en lugares al aire libre.Consisten en un conjunto de contactos estacionarios y móviles que están separados por un hueco de aireCuando el interruptor está en posición cerrada, los contactos están en contacto entre sí, permitiendo que la corriente fluya a través del circuito.interrumpir el flujo de corriente a través del circuito y aislarlo del resto del sistema.

Los interruptores de desconexión de alto voltaje son un componente importante de la seguridad y fiabilidad del sistema eléctrico y están diseñados para funcionar en una variedad de condiciones ambientales.A menudo están sujetos a rigurosos requisitos de ensayo y certificación para garantizar que cumplen con los estándares de la industria para el rendimiento y la seguridad.

Los interruptores de desconexión de alto voltaje se utilizan comúnmente en los sistemas de transmisión y distribución de alto voltaje para aislar secciones de la red para trabajos de mantenimiento o reparación.También se utilizan como un dispositivo de seguridad para proteger a los trabajadores de los peligros eléctricos, como el contacto accidental con partes activas del sistema.

Operación:

1 Preparación: Antes de activar el interruptor, el circuito debe estar desactivado y conectado correctamente a tierra para evitar cualquier peligro eléctrico.El interruptor debe inspeccionarse para detectar cualquier signo de daño o desgaste..
2 Cierre del interruptor: para cerrar el interruptor, el operador mueve manualmente o de forma remota el mango del interruptor o la palanca de control a la posición cerrada.permitiendo que la corriente fluya a través del circuito.
3 Abrir el interruptor: para abrir el interruptor, el operador mueve manualmente o de forma remota el mango del interruptor o la palanca de control a la posición abierta.interrumpir el flujo de corriente.
4 Gestión del arco: cuando se abre el interruptor, puede producirse un arco eléctrico entre los contactos, lo que puede ser peligroso y dañar el interruptor.el interruptor puede estar equipado con dispositivos tales como trampolines de arco o bobinas de escape.
5 Seguridad: Los operadores de interruptores de desconexión de alta tensión deben seguir los procedimientos de seguridad adecuados para prevenir los peligros eléctricos.y siguiendo los procedimientos de bloqueo/etiquetado.

Consejos de seguridad:

1.Lleve siempre un equipo de protección personal (EPI) adecuado, como guantes, gafas de seguridad y ropa resistente a las llamas.

Antes de trabajar en el interruptor, asegúrese de que la fuente de alimentación esté apagada y el interruptor esté correctamente conectado a tierra.

2.Seguir las instrucciones del fabricante para operar el interruptor y no intentar eludir los elementos de seguridad ni utilizar el interruptor para fines distintos de los previstos.

3Cuando trabaje en el interruptor, utilice herramientas y equipos aislados para evitar descargas eléctricas.

4.Evitar tocar las partes conductoras del interruptor y mantener una distancia segura del interruptor cuando esté en funcionamiento.

5Nunca intente reparar o modificar el interruptor usted mismo a menos que sea un profesional cualificado y capacitado.

6Mantenga limpio el área alrededor del interruptor y libre de desechos que puedan interferir con su funcionamiento.

7.Inspectar regularmente el interruptor para detectar signos de desgaste o daños, y reemplazar las piezas dañadas o desgastadas lo antes posible.

8Sólo el personal autorizado deberá poder operar o realizar el mantenimiento del interruptor.

9En caso de emergencia, siga los procedimientos de emergencia establecidos y apague la energía al interruptor inmediatamente.

Aplicación:

1Mantenimiento y reparación: El interruptor de desconexión se utiliza para aislar una sección de la línea eléctrica con fines de mantenimiento o reparación.Esto permite que el personal de mantenimiento trabaje de forma segura sin riesgo de electrocución.

2.Descarga: en caso de sobrecarga de energía, se puede utilizar el interruptor de desconexión para eliminar la carga y evitar daños a la línea eléctrica o al equipo.

3Aislamiento de fallas: el interruptor de desconexión se puede utilizar para aislar una sección de la línea eléctrica en caso de fallo, como un cortocircuito o una falla de tierra.Esto evita que el fallo se propague a otras partes de la red y cause más daños..

4Operaciones de conmutación: el interruptor de desconexión se utiliza para operaciones de conmutación, como conectar o desconectar fuentes de energía o redirigir la energía a diferentes partes de la red.

5Protección: El interruptor de desconexión se utiliza a menudo junto con otros dispositivos de protección, como interruptores y fusibles, para proteger la línea eléctrica y el equipo de daños.

6Energía renovable: con el uso creciente de fuentes de energía renovables, como el viento y la energía solar, se utilizan interruptores de desconexión para conectar y desconectar estas fuentes de la red eléctrica.

Estructura:

Este producto está compuesto por base (placa), poste aislante, parte conductora y dispositivo de bloqueo.y el otro extremo del cuchillo está conectado por separado con la cabeza de contacto estáticaCada cuchillo es de tipo ranura, lo que no sólo aumenta la superficie de disipación de calor del cuchillo,pero también favorecen la reducción del aumento de la temperatura, y mejorar la resistencia mecánica del cuchillo, haciendo la estabilidad térmica dinámica contra cortocircuito.Las partes de bloqueo instaladas en el extremo no giratorio del cuchillo de contacto y el gancho de bloqueo estático en el contacto estático constituyen el dispositivo de bloqueo de apertura., que se bloquea automáticamente cuando el freno está cerrado, de modo que el cuchillo de freno no se caiga por sí mismo debido a su propio peso o a la acción de la energía eléctrica,que resulte en la apertura del freno sin causa.

Parámetros técnicos:
