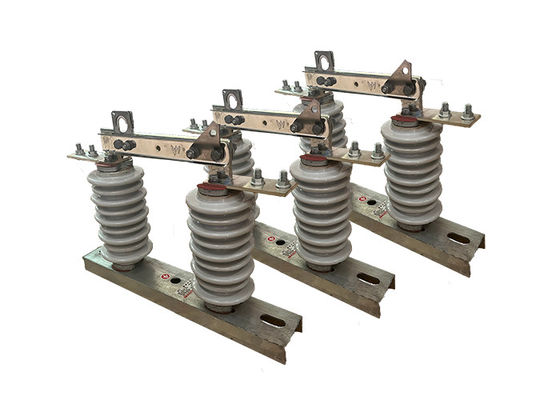

Aislamiento de circuito eléctrico industrial de alta tensión con interruptor de desconexión

Aislamiento de circuito eléctrico industrial de alta tensión con interruptor de desconexión

Descripción del producto:

El interruptor de desconexión de alto voltaje es un tipo de interruptor eléctrico utilizado en sistemas de energía de alto voltaje para aislar secciones de la red con fines de mantenimiento o seguridad.El interruptor generalmente se monta en un poste u otra estructura de soporte y se utiliza para desconectar una línea de energía aérea del resto del sistema.

Los interruptores de desconexión de alto voltaje están diseñados para manejar altos voltajes y corrientes y a menudo se instalan en lugares al aire libre.Consisten en un conjunto de contactos estacionarios y móviles que están separados por un hueco de aireCuando el interruptor está en posición cerrada, los contactos están en contacto entre sí, permitiendo que la corriente fluya a través del circuito.interrumpir el flujo de corriente a través del circuito y aislarlo del resto del sistema.

Los interruptores de desconexión de alto voltaje son un componente importante de la seguridad y fiabilidad del sistema eléctrico y están diseñados para funcionar en una variedad de condiciones ambientales.A menudo están sujetos a rigurosos requisitos de ensayo y certificación para garantizar que cumplen con los estándares de la industria para el rendimiento y la seguridad.

Los interruptores de desconexión de alto voltaje se utilizan comúnmente en los sistemas de transmisión y distribución de alto voltaje para aislar secciones de la red para trabajos de mantenimiento o reparación.También se utilizan como un dispositivo de seguridad para proteger a los trabajadores de los peligros eléctricos, como el contacto accidental con partes activas del sistema.

Aplicación:

1Aislamiento de circuitos: Los aisladores eléctricos de alto voltaje se utilizan principalmente para aislar secciones de un sistema de energía para trabajos de mantenimiento o reparación.Esto permite a los trabajadores trabajar con seguridad en el circuito aislado sin el riesgo de electrocución u otros peligros eléctricos.

2Seguridad: Los aisladores eléctricos de alto voltaje también se utilizan como dispositivo de seguridad para proteger a los trabajadores y al público de los peligros eléctricos.Los aisladores eléctricos de alto voltaje evitan el contacto accidental con las partes activas del sistema y reducen el riesgo de accidentes eléctricos..

3Protección contra fallos: Los aisladores eléctricos de alto voltaje también se pueden utilizar para proteger el sistema de energía contra fallos, como cortocircuitos y sobrecargas.Los aisladores eléctricos de alto voltaje evitan que la falla se propague a otras partes del sistema y cause más daños..

4.Conmutación: Los aislantes eléctricos de alto voltaje se pueden utilizar como un dispositivo de conmutación para controlar el flujo de energía en un sistema.el flujo de energía puede ser dirigido a diferentes partes del sistema según sea necesario.

5Pruebas: Los aisladores eléctricos de alto voltaje también se pueden utilizar con fines de prueba, como para medir el voltaje o la corriente en un circuito o para probar el rendimiento de otros componentes del sistema..

Operación:

1Cierre del interruptor: Cuando el interruptor está cerrado, las dos partes conductoras del circuito entran en contacto entre sí, permitiendo que la corriente eléctrica fluya a través del circuito.

2Abrir el interruptor: cuando se abre el interruptor, se crea un hueco de aire entre las dos partes conductoras del circuito, aislando efectivamente la sección del resto del sistema.Esto se hace típicamente para permitir el mantenimiento, de reparación o de ensayo deben realizarse de forma segura.

3.Aterrizaje del circuito: Antes de realizar cualquier trabajo en la sección aislada del circuito, es importante aterrizar el circuito para evitar que se acumule cualquier carga eléctrica residual.Esto se hace típicamente utilizando un interruptor de tierra o electrodo de conexión a tierra.

Es importante tener en cuenta que el funcionamiento de los interruptores de aislamiento de alto voltaje solo debe ser realizado por personal capacitado y cualificado,ya que pueden suponer un grave riesgo de descarga eléctrica o lesiones si se manejan mal.Además, es importante seguir todos los procedimientos y pautas de seguridad cuando se trabaja con equipos de alto voltaje, incluyendo el uso de ropa y equipo de protección adecuados.utilizando herramientas aisladas, y asegurarse de que el área esté libre de cualquier combustible o explosivo

Estructura:

1Cuerpo del aislante de porcelana: El cuerpo del aislante es el componente principal del aislante, y generalmente está hecho de porcelana de alta resistencia.Está diseñado para proporcionar aislamiento eléctrico entre el conductor y la estructura de soporte, y se moldea en la forma y tamaño deseados.

2.Fittings de extremos metálicos: Los accesorios de extremos metálicos están unidos al cuerpo del aislante y proporcionan un medio para conectar el aislante al conductor y a la estructura de soporte.Por lo general, están hechos de acero galvanizado u otro material resistente a la corrosión, y pueden diseñarse con características especiales como hendiduras o juntas de bolas y enchufes para facilitar su instalación.

3Compuesto de sellado: se utiliza un compuesto de sellado para sellar la unión entre el cuerpo del aislante y los accesorios de extremo metálicos, evitando que la humedad y los contaminantes entren en el interior del aislante.

4.Hardware: se utilizan herramientas como pernos, tuercas y colgantes para sujetar los accesorios de extremo metálicos al cuerpo aislante y la estructura de soporte.

Tapones de ajuste: Los tapones de ajuste se utilizan para proteger los accesorios de extremo metálicos de la corrosión y el daño, y pueden estar hechos de plástico u otros materiales.

5. Características adicionales: Dependiendo de la aplicación específica, los aisladores eléctricos de alto voltaje de porcelana pueden diseñarse con características adicionales como barreras aislantes, tramos de arco,y interruptores de tierra para mejorar su rendimiento y seguridad.

Condición:

1La altitud no excede los 1000 m.

2.La temperatura del aire ambiente: máximo + 40'C; mínimo:área general -30'C, paramos -40'C;

3.La presión del viento no excederá de 700 Pa. ((corresponde a una velocidad del viento de 34 m/s);

4La intensidad del terremoto no excede los 8 grados.

5.La situación de trabajo es libre de frecuentes vibraciones violentas;

6.El lugar de instalación del aislador de tipo ordinario debe mantenerse alejado de gases, deposiciones químicas de humo, niebla de sal, polvo

y otros materiales explosivos y corrosivos que afecten seriamente el aislamiento y la capacidad de conducción del aislante

7.El aislador tipo a prueba de contaminación se aplica a la zona de conducción sucia grave, sin embargo, no debe ser cualquier materia explosiva y las materias que causan fuego

Parámetros técnicos:
