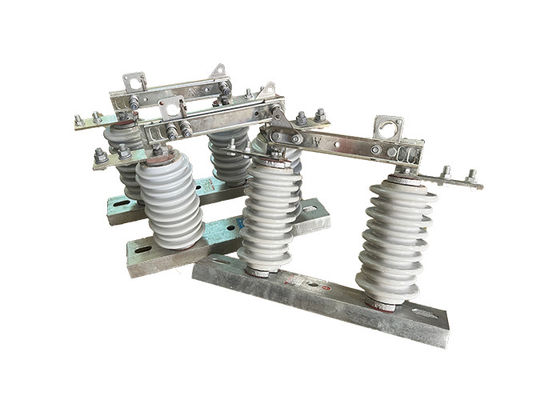

Interruptor de desconexión de alta tensión de fase única 630A 12kV Interruptor de desconexión de porcelana hecho al aire libre con operación inteligente

Interruptor de desconexión de alta tensión de fase única 630A 12kV Interruptor de desconexión de porcelana hecho al aire libre con operación inteligente

Descripción del producto:

Los interruptores de desconexión de alto voltaje se utilizan en los sistemas de transmisión y distribución de energía de alto voltaje para desconectar los circuitos de sus fuentes de energía con fines de mantenimiento o reparación.Proporcionan un medio para aislar el circuito de la fuente de alimentación, que permite a los trabajadores realizar sus tareas de forma segura sin riesgo de descarga eléctrica.

El funcionamiento de un interruptor de desconexión de alto voltaje implica un poste giratorio que controla la apertura y el cierre de la hoja del interruptor o contacto.la hoja puede ser activada o desactivadaEste mecanismo permite una indicación manual y visible del estado del interruptor.

Para garantizar la seguridad del operador, el poste del interruptor de desconexión está típicamente hecho de un material no conductor, como fibra de vidrio o materiales compuestos,que proporciona aislamiento contra el alto voltaje presente en el sistemaEste aislamiento protege al operador de las descargas eléctricas al operar el interruptor.

Los interruptores de desconexión de alto voltaje están disponibles en varios diseños y tamaños para acomodar diferentes voltajes y corrientes de los circuitos que controlan.Por lo general, se colocan en postes o estructuras al aire libre.En combinación con otros dispositivos de protección, como interruptores y fusibles, los dispositivos de protección de la luz se utilizan para proteger la seguridad de la luz.Los interruptores de desconexión contribuyen a la seguridad y fiabilidad generales del sistema eléctrico al proporcionar un medio de aislamiento y protección..

Operación:

Los interruptores de desconexión de alto voltaje separan la parte conductora de la base utilizando un aislante para garantizar una distancia de aislamiento de trabajo normal y fijar la parte conductora, aislante,y base como dispositivo de conmutación integralCuando se encuentra en posición abierta, hay un hueco visible y una distancia de aislamiento de ruptura adecuada para soportar el voltaje de trabajo normal.puede transportar con fiabilidad la corriente de trabajo normal y la corriente de fallo de cortocircuitoDebido a la presencia de un dispositivo de extinción de arco dedicado, sólo se puede utilizar para cambiar circuitos con voltaje pero sin carga.Las operaciones de apertura y cierre se realizan mediante el uso de un gancho aislante para tirar o empujar el orificio redondo en el bloqueo, causando que el gancho de bloqueo dinámico se desprenda y se conecte con el gancho de bloqueo estático.

Características:

1Nivel de alto voltaje: Los interruptores de aislamiento de alto voltaje están diseñados para soportar altos niveles de voltaje, que generalmente van desde varios miles de voltios hasta varios cientos de miles de voltios.

2.Construcción robusta: Los interruptores de aislamiento de alto voltaje generalmente están hechos de materiales que son altamente resistentes al arco eléctrico, la corrosión y otras formas de daño, como porcelana o polímero.

3.Arc Chutes: Muchos interruptores de aislamiento de alto voltaje están diseñados con arc chutes, que ayudan a disipar el calor generado por el arco eléctrico y evitar daños en el interruptor.

4Interruptor de tierra: Algunos interruptores de aislamiento de alto voltaje están equipados con un interruptor de tierra, que proporciona un nivel adicional de seguridad al conectar la sección aislada del circuito.

5Mecanismo de bloqueo: para evitar el cierre accidental del interruptor durante el trabajo de mantenimiento,Muchos interruptores de aislamiento de alto voltaje están equipados con un mecanismo de bloqueo que evita que el interruptor se cierre hasta que se hayan seguido todos los procedimientos de seguridad.

6Indicadores visuales: los interruptores de aislamiento de alto voltaje también pueden incluir indicadores visuales, como luces o banderas,que proporcionen una indicación clara de si el interruptor se encuentra en posición abierta o cerrada.

Aplicación:

1Aislamiento de circuitos: Los aisladores eléctricos de alto voltaje se utilizan principalmente para aislar secciones de un sistema de energía para trabajos de mantenimiento o reparación.Esto permite a los trabajadores trabajar con seguridad en el circuito aislado sin el riesgo de electrocución u otros peligros eléctricos.

2Seguridad: Los aisladores eléctricos de alto voltaje también se utilizan como dispositivo de seguridad para proteger a los trabajadores y al público de los peligros eléctricos.Los aisladores eléctricos de alto voltaje evitan el contacto accidental con las partes activas del sistema y reducen el riesgo de accidentes eléctricos..

3Protección contra fallos: Los aisladores eléctricos de alto voltaje también se pueden utilizar para proteger el sistema de energía contra fallos, como cortocircuitos y sobrecargas.Los aisladores eléctricos de alto voltaje evitan que la falla se propague a otras partes del sistema y cause más daños..

4.Conmutación: Los aislantes eléctricos de alto voltaje se pueden utilizar como un dispositivo de conmutación para controlar el flujo de energía en un sistema.el flujo de energía puede ser dirigido a diferentes partes del sistema según sea necesario.

5Pruebas: Los aisladores eléctricos de alto voltaje también se pueden utilizar con fines de prueba, como para medir el voltaje o la corriente en un circuito o para probar el rendimiento de otros componentes del sistema..

Condición:

1.La altitud máxima para la instalación no debe exceder de 1000 m.

2.La temperatura del aire ambiente no debe exceder los +40'C y en zonas generales no debe caer por debajo de -30'C. En las zonas de Paramos no debe caer por debajo de -40'C.

3.La presión del viento no debe exceder de 700 Pa, lo que corresponde a una velocidad del viento de 34 m/s.

4El aislante debe ser capaz de soportar terremotos de hasta 8 grados de intensidad.

5.El aislante debe instalarse en un lugar donde no haya frecuentes vibraciones violentas.

6.En el caso de los aisladores de tipo ordinario, deben mantenerse alejados de los gases, el humo, la deposición química, la niebla de sal, el polvo,y otros materiales explosivos y corrosivos que puedan afectar gravemente la capacidad de aislamiento y conducción del aislante.

7Los aisladores de tipo a prueba de contaminación son adecuados para su uso en zonas de conducción muy sucias, pero no deben instalarse en zonas con materiales explosivos o incendiarios.

Parámetros técnicos:
