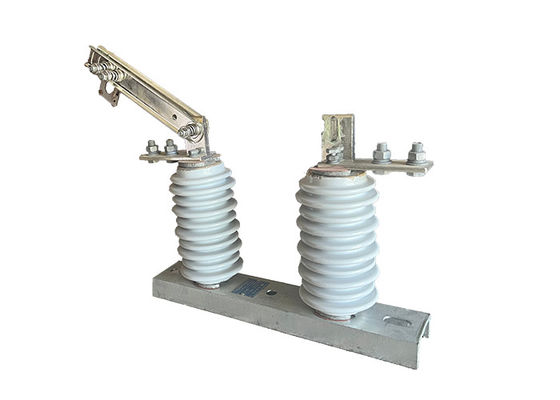

12kV 630A Alta tensión GW9-10 Desconectar el interruptor Máximo 36kV Para el sistema de distribución al aire libre con fácil operación

12kV 630A Alta tensión GW9-10 Desconectar el interruptor Máximo 36kV Para el sistema de distribución al aire libre con fácil operación

Descripción del producto:

El interruptor de desconexión de alto voltaje es un interruptor eléctrico portátil de alto voltaje utilizado para aislar circuitos eléctricos con fines de mantenimiento y reparación.Se utiliza típicamente en sistemas de transmisión y distribución de energía de media a alta tensión.

El interruptor de desconexión de alto voltaje está diseñado para ser portátil y puede transportarse fácilmente al lugar donde se necesita.con una tensión de corriente de corriente superior a 80 V,.

El interruptor se utiliza para aislar una sección del sistema eléctrico con fines de mantenimiento o reparación. Tiene indicadores visuales que indican si el interruptor está abierto o cerrado,facilitando a los operadores el conocimiento del estado del circuito.

El interruptor de desconexión de alto voltaje puede utilizarse para una amplia gama de aplicaciones, incluidos los circuitos de conmutación y aislamiento, así como para la conexión a tierra y la eliminación de energía de los equipos.Está diseñado con elementos de seguridad para proteger a los operadores de los peligros eléctricos, tales como materiales aislantes que evitan el contacto accidental con piezas activas.

El interruptor es fácil de usar y requiere un entrenamiento mínimo para operar.

Aplicación:

1.Redes eléctricas: El interruptor de aislamiento vertical de alto voltaje es un componente crítico en las redes eléctricas, donde se utiliza para aislar secciones de la línea de transmisión para mantenimiento o reparación.Esto ayuda a garantizar que la red eléctrica permanezca operativa y confiable, incluso durante las actividades de mantenimiento o reparación.

2.Subestaciones eléctricas: El interruptor de aislamiento vertical de alto voltaje también se utiliza comúnmente en subestaciones eléctricas,cuando se utilice para aislar transformadores individuales u otro equipo para mantenimiento o reparaciónEsto ayuda a garantizar que la subestación permanezca operativa y fiable, incluso durante las actividades de mantenimiento o reparación.

3Sistemas de energía renovable: el interruptor de aislamiento vertical de alto voltaje también se utiliza en sistemas de energía renovable, como plantas eólicas y solares,para aislar secciones de la línea de transmisión para su mantenimiento o reparaciónEsto ayuda a garantizar que el sistema de energía renovable permanezca operativo y fiable, incluso durante las actividades de mantenimiento o reparación.

Riesgos para la seguridad:

1 Choque eléctrico:Los interruptores de desconexión de alto voltaje pueden producir una descarga eléctrica potencialmente letal si no se manejan correctamente.Esto puede ocurrir si el interruptor no está adecuadamente aislado antes de abrirlo o si hay un fallo en el equipo.
2 flash de arco:Cuando se abren los interruptores de desconexión de alto voltaje, puede producirse un flash de arco, que puede liberar una cantidad significativa de energía en forma de calor, luz y presión.y otras lesiones.
3 Fallo del equipo:Los interruptores de alta tensión pueden fallar si no se mantienen adecuadamente o si están sobrecargados, lo que puede causar daños en el equipo, incendios eléctricos y otros peligros.
4Peligros ambientales:Los interruptores de desconexión de alto voltaje a menudo se encuentran en ambientes al aire libre, donde pueden estar expuestos a condiciones climáticas extremas, como fuertes vientos, fuertes lluvias y rayos.Estas condiciones pueden crear riesgos adicionales de seguridad para el personal que opera o mantiene el equipo..

P.S. ¿ Qué pasa?
Para minimizar los riesgos asociados con los interruptores de desconexión de alto voltaje, es importante seguir los procedimientos de seguridad adecuados, incluido el uso de equipos de protección individual adecuados.Seguimiento de los procedimientos de bloqueo y retirada, y garantizar que sólo el personal cualificado y capacitado pueda operar y mantener el equipo.El mantenimiento y las pruebas periódicas del equipo también pueden ayudar a reducir el riesgo de fallas y otros peligros..

1.Llevar a cabo ensayos y mantenimiento de rutina del interruptor para garantizar su correcto funcionamiento, incluida la prueba de la resistencia de aislamiento del interruptor, la verificación del funcionamiento de los bloqueos de seguridad,y comprobar cualquier calentamiento o vibración anormal.

2.Implementar un procedimiento de bloqueo/etiquetado antes de realizar trabajos de mantenimiento o reparación del interruptor.Este procedimiento consiste en bloquear y etiquetar el interruptor para evitar la activación accidental mientras se realiza el trabajo, proporcionando una capa adicional de seguridad.

3.Ofrecer una formación adecuada al personal que operará o trabajará en el interruptor.así como los peligros potenciales asociados con el cambio.

4Implementar un sistema de gestión de la seguridad integral que incluya auditorías de seguridad periódicas, evaluaciones de riesgos e informes de incidentes.Este enfoque proactivo de la seguridad ayuda a identificar y abordar los riesgos potenciales antes de que resulten en accidentes o lesiones.

5.Asegurar la instalación de sistemas de ventilación y refrigeración adecuados para los interruptores de aislamiento de alta tensión situados en espacios cerrados o confinados. 6.La ventilación adecuada ayuda a disipar el calor y evita que el interruptor se sobrecaliente, lo que puede provocar averías o incluso incendios.

Condición:

1.La altitud máxima en la zona especificada no excederá de 1000 metros sobre el nivel del mar. Esta limitación de altitud es pertinente para la instalación y el funcionamiento del equipo.

2La temperatura del aire ambiente tiene ciertos límites. La temperatura máxima no debe exceder +40°C, y la temperatura mínima puede variar en función de la zona específica.la temperatura mínima no debe bajar por debajo de -30°C, mientras que en las zonas de Paramos, no debería bajar por debajo de -40 °C.

3La presión del viento no debe exceder de 700 Pascal (Pa), lo que corresponde a una velocidad del viento de aproximadamente 34 metros por segundo.Este límite garantiza que el equipo pueda soportar la fuerza del viento sin comprometer su funcionalidad o integridad estructural..

4La intensidad del terremoto no debe exceder los 8 grados, lo que se refiere a la intensidad máxima de actividad sísmica que el equipo puede soportar sin daños.La escala específica utilizada para medir la intensidad del terremoto puede depender de la región o del país.

5.El entorno de trabajo debe estar libre de frecuentes vibraciones violentas. Este requisito garantiza que el equipo permanezca estable y funcional en condiciones normales de funcionamiento.Las vibraciones excesivas pueden afectar el rendimiento y la vida útil del aislante.

6Los aisladores de tipo ordinario deben instalarse en lugares alejados de gases, humo, deposiciones químicas, niebla de sal, polvo y otras sustancias explosivas o corrosivas.Estos materiales pueden tener efectos perjudiciales sobre el aislamiento y las capacidades de conducción del aislante, lo que podría comprometer su rendimiento y seguridad.

7Los aisladores de tipo a prueba de contaminación están diseñados para su uso en zonas con contaminación severa.No debe haber sustancias explosivas o materiales que puedan causar fuego.Este requisito garantiza que el aislador siga siendo seguro y funcional a pesar de las difíciles condiciones ambientales.

Parámetros técnicos:
