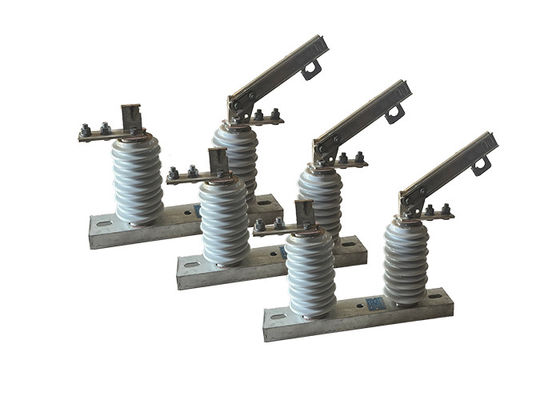

12kV 1000A Commutador de desconexión de alta tensión de alta tensión de alta tensión para subestaciones exteriores

12kV 1000A Commutador de desconexión de alta tensión de alta tensión de alta tensión para subestaciones exteriores

Descripción del producto:

El interruptor de desconexión de alto voltaje, también conocido como interruptor de aislamiento, está específicamente diseñado para desconectar o aislar una sección de un circuito eléctrico de su fuente de alimentación.Proporciona una ruptura física en el circuitoEl aislador de desconexión no proporciona ninguna capacidad de extinción de arco como un interruptor de circuito.
En los sistemas de energía de alto voltaje, elde alta tensióninterruptor de desconexiónEl interruptor de circuito es responsable de detectar fallas y desencadenar para interrumpir el flujo de corriente,mientras que el aislador de desconexión se utiliza para aislar físicamente el circuito y proporcionar una indicación visible de la desconexión.
El interruptor de aislamiento de alta tensión juega un papel crucial en la seguridad del personal de mantenimiento.el aislador de desconexión se activa para abrir el circuito y proporcionar una brecha de aire visibleEsto garantiza que el equipo esté desenergizado y seguro para trabajar.

Aplicación:

Los interruptores de desconexión de alto voltaje son componentes esenciales en los sistemas de transmisión y distribución de energía.ya que permiten aislar secciones específicas de la red para trabajos de mantenimiento o reparaciónTambién pueden utilizarse para aislar secciones de la red en caso de avería u otras condiciones anormales.

Estos interruptores están diseñados para manejar altos voltajes y corrientes, y generalmente están construidos con materiales duraderos y robustos como acero inoxidable, aluminio o cobre.Están diseñados para resistir las duras condiciones ambientales, como temperaturas extremas, fuertes vientos y fuertes lluvias.

Existen varios tipos de interruptores de desconexión de alto voltaje, incluidos los interruptores de aire, los interruptores inmersos en aceite y los interruptores aislados en gas.y trabajan usando un conjunto de contactos que se separan físicamente cuando se abre el interruptorLos interruptores sumergidos en aceite se utilizan típicamente en aplicaciones de alto voltaje y se llenan de aceite para evitar el arco cuando se abre el interruptor.Los interruptores aislados por gas utilizan gas hexafluoruro de azufre para aislar los contactos del interruptor, lo que permite diseños de interruptores más pequeños y compactos.

Los interruptores de desconexión de alta tensión deberán ser operados y mantenidos por personal cualificado que haya recibido la formación adecuada.incluido el uso de equipos de protección individual adecuados y el seguimiento de procedimientos de bloqueo/etiquetado para evitar la activación accidental del equipo.El mantenimiento y las pruebas periódicas de los interruptores de desconexión de alto voltaje también son importantes para garantizar que funcionen correctamente y sean seguros de usar.

Operación:

1Indicadores visuales: Los interruptores de desconexión de alto voltaje pueden tener indicadores visuales, como indicadores de posición o luces de estado, para proporcionar una visibilidad clara del estado del interruptor (abierto o cerrado).Estos indicadores ayudan a los operadores a identificar rápidamente la posición del interruptor y evitar el contacto accidental con un circuito con energía.
2Mecanismos de bloqueo: Algunos interruptores de desconexión de alto voltaje están equipados con mecanismos de bloqueo que impiden que el interruptor se abra o cierre bajo ciertas condiciones.un interruptor puede tener un bloqueo mecánico o eléctrico que requiere que el circuito esté desactivado antes de que el interruptor pueda funcionar, mejorando la seguridad.
3.Operación remota: los interruptores de desconexión de alto voltaje se pueden operar de forma remota utilizando sistemas o dispositivos de control.,reducir el riesgo de riesgos eléctricos y mejorar la eficiencia operativa.
4Durabilidad ambiental: Los interruptores de desconexión de alto voltaje a menudo están diseñados para soportar condiciones ambientales adversas, como temperaturas extremas, humedad y entornos corrosivos.Pueden tener recintos robustos, selladores y revestimientos para garantizar un funcionamiento confiable y una longevidad en entornos difíciles.
5Detección e indicación de fallos: los interruptores avanzados de desconexión de alta tensión pueden incorporar mecanismos de detección e indicación de fallos.como sobrecorriente o cortocircuitos, y proporcionan alarmas visuales o auditivas para alertar a los operadores de posibles problemas, facilitando la acción rápida y minimizando los daños.

Estructura:

El producto descrito está compuesto por una base (placa), un aislante de postes, una parte conductora y un dispositivo de bloqueo.El cuchillo está instalado en la cabeza del cuchillo de contacto dinámico a través de pernos y está conectado por separado con la cabeza de contacto estáticoCada lado se mantiene en un buen estado de contacto por la presión del resorte de compresión.que aumenta la superficie de disipación de calor y reduce el aumento de la temperaturaEsto contribuye a la resistencia mecánica del cuchillo y lo hace dinámicamente térmicamente estable contra cortocircuitos.
Las partes de bloqueo instaladas en el extremo no giratorio del cuchillo de contacto y el gancho de bloqueo estático en el contacto estático forman el dispositivo de bloqueo de apertura.el dispositivo se bloquea automáticamente, para que el cuchillo de freno no se caiga debido a su propio peso o a la acción de la energía eléctrica, lo que podría hacer que el freno se abra sin causa.
Este producto se utiliza comúnmente en los sistemas de transmisión y distribución de energía y desempeña un papel crucial para garantizar el correcto funcionamiento de la red eléctrica.Cuando se trabaje con estos interruptores se deben seguir procedimientos de seguridad adecuados., y sólo se debe permitir que el personal cualificado y capacitado los opere y mantenga.

Consejos de seguridad:
