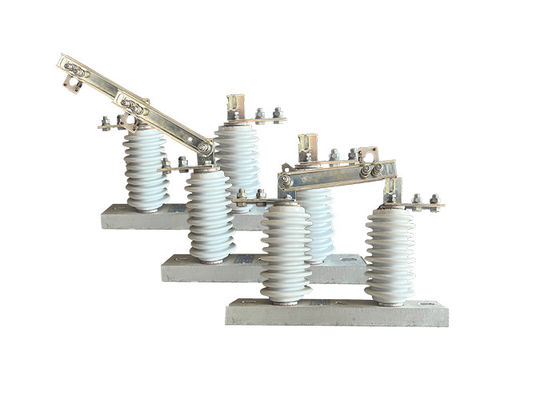

Interruptor de desconexión de corriente alterna con tecnología avanzada de fase única con gancho de cerámica GB1985-2014

Interruptor de desconexión de corriente alterna con tecnología avanzada de fase única con gancho de cerámica GB1985-2014

Descripción del producto:

The high voltage disconnect switch is a new type of isolation switch designed and manufactured by integrating the domestic existing experience in isolation switch production and advanced foreign technology.

El interruptor de desconexión está compuesto por una base, aislantes de pilares, partes conductoras y partes mecánicas.,La industria de la información y la comunicación de la Unión Europea (UE) han desarrollado una serie de programas de investigación y desarrollo (PIC) en el ámbito de la información y comunicación.

Además, existe otro tipo de interruptor de desconexión llamado GW9-12 ((W), tiene una estructura de una sola etapa y es adecuado para sistemas de energía con una frecuencia de 50 Hz y un voltaje de línea de 10 kV.Se utiliza como circuito para romper y cerrar líneas cuando hay voltaje pero no carga. The pollution-resistant isolation switch can meet the requirements of users in heavily polluted areas and effectively solve the problem of flashover caused by pollution during operation of the isolation switch.

Aplicación:

1Aislamiento de circuitos: Los aisladores eléctricos de alto voltaje se utilizan principalmente para aislar secciones de un sistema de energía para trabajos de mantenimiento o reparación.Esto permite a los trabajadores trabajar con seguridad en el circuito aislado sin el riesgo de electrocución u otros peligros eléctricos.

2Seguridad: Los aisladores eléctricos de alto voltaje también se utilizan como dispositivo de seguridad para proteger a los trabajadores y al público de los peligros eléctricos.Los aisladores eléctricos de alto voltaje evitan el contacto accidental con las partes activas del sistema y reducen el riesgo de accidentes eléctricos..

3Protección contra fallos: Los aisladores eléctricos de alto voltaje también se pueden utilizar para proteger el sistema de energía contra fallos, como cortocircuitos y sobrecargas.Los aisladores eléctricos de alto voltaje evitan que la falla se propague a otras partes del sistema y cause más daños..

4.Conmutación: Los aislantes eléctricos de alto voltaje se pueden utilizar como un dispositivo de conmutación para controlar el flujo de energía en un sistema.el flujo de energía puede ser dirigido a diferentes partes del sistema según sea necesario.

5Pruebas: Los aisladores eléctricos de alto voltaje también se pueden utilizar con fines de prueba, como para medir el voltaje o la corriente en un circuito o para probar el rendimiento de otros componentes del sistema..

Operación

1Preparación: Antes de activar el interruptor, el circuito debe estar desactivado y conectado a tierra adecuadamente para evitar cualquier peligro eléctrico.El interruptor debe inspeccionarse para detectar cualquier signo de daño o desgaste..
2Cierre del interruptor: para cerrar el interruptor, el operador mueve manualmente o de forma remota el mango del interruptor o la palanca de control a la posición cerrada.permitiendo que la corriente fluya a través del circuito.
3.Abrir el interruptor: para abrir el interruptor, el operador mueve manualmente o de forma remota el mango del interruptor o la palanca de control a la posición abierta.interrumpir el flujo de corriente.
4.Gestión del arco: cuando se abre el interruptor, puede producirse un arco eléctrico entre los contactos, lo que puede ser peligroso y dañar el interruptor.el interruptor puede estar equipado con dispositivos tales como trampolines de arco o bobinas de escape.
5Seguridad: Los operadores de interruptores de desconexión de alta tensión deben seguir procedimientos de seguridad adecuados para prevenir los peligros eléctricos.y siguiendo los procedimientos de bloqueo/etiquetado.

Ventajas:

1Estructura sencilla: el interruptor de aislamiento está diseñado con una estructura sencilla, lo que lo hace fácil de entender y operar.

Bajo mantenimiento: debido a su diseño y construcción, el interruptor de aislamiento requiere un mantenimiento mínimo, lo que reduce la necesidad de inspecciones y reparaciones frecuentes.

2.Alta linealidad de rotura y cierre: El interruptor de aislamiento tiene una excelente linealidad de rotura y cierre, lo que garantiza un funcionamiento suave y confiable durante las operaciones de conmutación.

3Alta fiabilidad: el interruptor está diseñado para proporcionar un rendimiento fiable, minimizando el riesgo de averías o fallos durante el funcionamiento.

4.Comparable con las normas internacionales: el interruptor de aislamiento de la serie GW9-12 ((W) cumple o supera el nivel de productos similares tanto a nivel nacional como internacional,garantizar su compatibilidad y competitividad en el mercado.

Condición:

1.La altitud máxima para la instalación no debe exceder de 1000 m.

2.La temperatura del aire ambiente no debe exceder los +40'C y en zonas generales no debe caer por debajo de -30'C. En las zonas de Paramos no debe caer por debajo de -40'C.

3.La presión del viento no debe exceder de 700 Pa, lo que corresponde a una velocidad del viento de 34 m/s.

4El aislante debe ser capaz de soportar terremotos de hasta 8 grados de intensidad.

5.El aislante debe instalarse en un lugar donde no haya frecuentes vibraciones violentas.

6.En el caso de los aisladores de tipo ordinario, deben mantenerse alejados de los gases, el humo, la deposición química, la niebla de sal, el polvo,y otros materiales explosivos y corrosivos que puedan afectar gravemente la capacidad de aislamiento y conducción del aislante.

7Los aisladores de tipo a prueba de contaminación son adecuados para su uso en zonas de conducción muy sucias, pero no deben instalarse en zonas con materiales explosivos o incendiarios.
