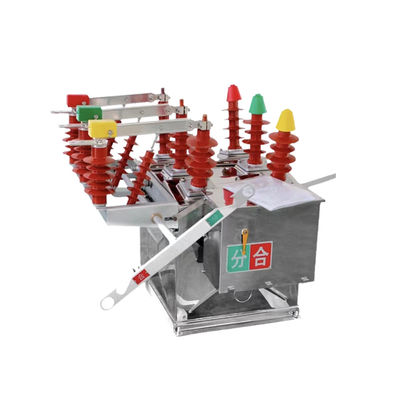

ZW8-12 Serie 630A 12kV Interruptor de circuito de vacío de acero inoxidable con interruptor de carga automático de vacío inteligente
Descripción del producto:
El interruptor de vacío exterior ZW8-12 es adecuado para interruptores de alta tensión AC de tres fases exteriores con un voltaje nominal de 12 kV y una frecuencia nominal de 50 Hz.Se utiliza principalmente en los sistemas de distribución de redes eléctricas urbanas y rurales de 10 kV para encender o apagar corrientes de carga y corrientes de fallas de cortocircuitoEs uno de los productos más utilizados, maduros y estables en el sistema de energía.
Aplicación:
1Distribución de energía: Los interruptores de vacío exteriores se utilizan ampliamente en sistemas de distribución de energía para cambiar y proteger transformadores de distribución, alimentadores y otros equipos.Por lo general, se colocan en postes exteriores, subestaciones y equipos de intercambio.
2Energía renovable a escala de empresas: los interruptores de vacío exteriores se utilizan en proyectos de energía renovable a escala de empresas, como parques eólicos y solares, para cambiar y proteger los inversores y otros equipos.
3Sistemas ferroviarios: Los interruptores de vacío exteriores se utilizan en sistemas ferroviarios, como sistemas de señalización e infraestructura ferroviaria, para cambiar y proteger equipos eléctricos.
4.Operaciones mineras: Los interruptores de circuito al vacío al aire libre se utilizan en las operaciones mineras para cambiar y proteger el equipo eléctrico en ambientes al aire libre hostiles.
5.Industria del petróleo y el gas: Los interruptores de circuito al vacío exteriores se utilizan en la industria del petróleo y el gas para cambiar y proteger equipos eléctricos, como bombas, compresores y tuberías.
Características:
1Tiene la capacidad de resistir la contaminación, con un aislamiento interno que consiste en aire y un aislamiento compuesto de resina epoxi.
2.Equipado con un mecanismo de funcionamiento de energía almacenada en resorte.
3.Puede equiparse con interruptor de desconexión de un solo lado (lado izquierdo) o de dos lados y transformador de potencial externo (PT)
Condición:
Temperatura ambiente:-40°C~+70°C (temperatura media diaria no superior a +40°C)
El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga.
Humedad ambiental:Humedad relativa media diaria no superior al 95%, media relativa mensual
Nivel de contaminación:Nivel IV
Velocidad máxima del viento: 700 Pa (equivalente a una velocidad del viento de 35 m/s)
Intensidad del terremoto: nivel 8
Parámetro técnico:
| Número de serie. |
Parámetro |
Unidad |
Datos obtenidos |
| 1 |
Válvulas de tensión |
el kV |
12 |
| 2 |
Nivel de aislamiento nominal |
1min Frecuencia industrial con tensión resistente |
Prueba en seco |
42 |
| Prueba en húmedo |
34 |
| La tensión de resistencia a la oleada de rayos (pico) |
75 |
| 3 |
Corriente nominal |
A. No |
630 |
| 4 |
Corriente de corte de cortocircuito nominal |
KA |
20 |
| 5 |
Tiempos de corte de corriente de cortocircuito nominal |
tiempo |
30 |
| 6 |
Corriente de interrupción de cortocircuito nominal (pico) |
KA |
50 |
| 7 |
Pico nominal de resistencia a la corriente |
50 |
| 8 |
Corto tiempo nominal resistir corriente |
20 |
| 9 |
Duración nominal del cortocircuito |
El S |
4 |
| 10 |
Tiempo de interrupción
(Desacoplamiento de excitación separada) |
Voltado de funcionamiento máximo |
ms |
Entre 15 y 50 |
| Válvula de tensión de funcionamiento nominal |
Entre 30 y 60 |
| Voltado de funcionamiento mínimo |
| 11 |
Horario de cierre |
25 a 50 |
| 12 |
Tiempo de desconexión total |
≤ 100 |
| 13 |
Tiempo de quema de arco |
≤ 20 años |
| 14 |
Tiempo de vida mecánica |
tiempo |
10000 |
| 15 |
Función de cierre |
J. |
70 |
| 16 |
Potencia de entrada nominal del motor de almacenamiento de energía |
No |
< 250 |
| 17 |
Tensión nominal de funcionamiento/tensión nominal del circuito auxiliar |
V. |
Las demás: |
| Accesorios para vehículos de motor |
| 18 |
Tiempo de almacenamiento de energía a tensión nominal |
El S |
< 10 |
| 19 |
Desacoplador de sobrecorriente |
Corriente nominal |
A. No |
5 |
| Precisión de la corriente de desconexión |
% |
± 10 |
