Descripción del producto:

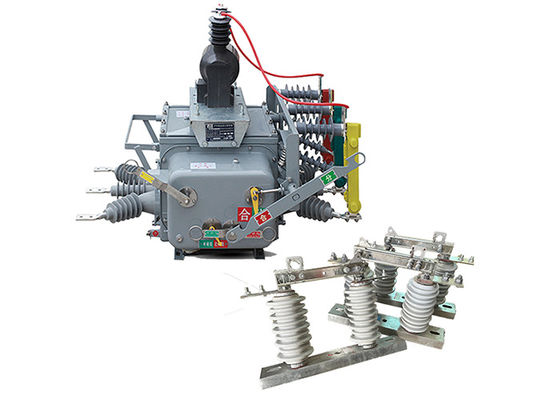

El interruptor de vacío ZW20-12 es el interruptor de alta tensión AC 50Hz de tres fases al aire libre que se utiliza principalmente para sistemas de distribución al aire libre de 10 kV en redes agrícolas y urbanas.Se utiliza para el cambio de carga, interrupción de carga, corriente de sobrecarga, cortocircuito y aplicaciones similares.

La estructura general es un tipo de caja común de tres fases, que consta de mecanismo de funcionamiento, circuito conductor, sistema de aislamiento, elementos de sellado y carcasa.

Está equipado con un terminal remoto inteligente correspondiente para satisfacer los requisitos de las aplicaciones de automatización de distribución.

• Cuando se combina con un controlador inteligente con función SMS GSM, se convierte en el interruptor de vacío de CA de alto voltaje inteligente para exteriores ZW20-12 ((Z).

• Cuando se combina con un controlador de seccionalizador, se convierte en el ZW20-12 ((F) seccionalizador exterior de alto voltaje AC interruptor de vacío.

Los interruptores verticales GW9-10 se utilizan típicamente en sistemas de transmisión y distribución de alto voltaje para aislar secciones de la red para trabajos de mantenimiento o reparación.También se utilizan como un dispositivo de seguridad para proteger a los trabajadores de los peligros eléctricos, como el contacto accidental con partes activas del sistema.

Están diseñados para manejar altos voltajes y corrientes, y a menudo se instalan en lugares al aire libre, donde están expuestos a condiciones ambientales adversas, como temperaturas extremas, viento,Por lo tanto, están construidos para resistir estas condiciones y a menudo están hechos de materiales duraderos como acero o aluminio.

Los interruptores verticales de alto voltaje vienen en diferentes tipos y configuraciones, dependiendo de la aplicación y los requisitos específicos.Algunos interruptores verticales están diseñados para uso en interioresAlgunos están diseñados para operarse manualmente, mientras que otros están automatizados y pueden ser operados a distancia.

Además de su función principal de aislar los circuitos, los interruptores verticales también tienen otras características importantes, como proporcionar una indicación visual de su estado (abierto o cerrado),y asegurarse de que el circuito no se energiza cuando el aislador está abierto.


Efecto doble del uso cuando el interruptor aislador de la serie GW9-10 se puede utilizar con los interruptores de vacío.



Características del controlador:

1.Puede equiparse con una interfaz de comunicación 485/232, o lograr el monitoreo a larga distancia a través de fibra óptica o comunicación inalámbrica.cuando el interruptor se vuelve a cerrar debido a una falla permanente.

2Cuando ocurre una falla permanente, acelera automáticamente para tropezar.

3Control remoto/bloqueo manual con aceleración hasta arrancar y bloqueo de rebloqueo: después de que el usuario haya reparado la línea y restablecido la energía, si olvida quitar el interruptor del cuchillo de puesta a tierra,Debería acelerar para viajar..

4El tiempo de retraso para el cierre de nuevo puede ajustarse para los tres intentos.

5.El circuito de arranque/reciclado está diseñado para evitar el mal funcionamiento y tiene una funcionalidad anti-reciclado.

6La corriente de secuencia cero puede diferenciar entre fallas dentro y fuera de la zona.

7.El control remoto de arranque/recierre adopta un diseño que evita el funcionamiento erróneo.




Aplicación:

1.Subestaciones: El interruptor ZW20-12 se emplea a menudo en subestaciones al aire libre como parte del sistema de distribución primario.Se utiliza para proteger y controlar equipos eléctricos como transformadores, generadores y barras de bus.

2Redes de distribución: Este interruptor es adecuado para redes de distribución al aire libre donde la energía de alto voltaje se distribuye a múltiples ubicaciones.Ayuda a garantizar un funcionamiento fiable y seguro al interrumpir las corrientes de fallas y aislar las secciones defectuosas de la red.

3Instalaciones industriales: El interruptor de circuito ZW20-12 se utiliza en sistemas de alto voltaje al aire libre que se encuentran en instalaciones industriales como fábricas, plantas de fabricación y operaciones mineras.Proporciona protección para equipos eléctricos críticos y garantiza la continuidad del suministro eléctrico.

4.Instalaciones de energía renovable: en instalaciones de energía renovable al aire libre como parques eólicos o centrales solares,el interruptor ZW20-12 se utiliza para proteger la infraestructura eléctrica y cambiar la energía generada por fuentes renovables.

5Ferrocarriles: este interruptor se utiliza en sistemas de alta tensión al aire libre asociados con la electrificación ferroviaria.incluidos los sistemas de catenaria aérea y las subestaciones de tracción.

6.Industria del petróleo y el gas: El interruptor ZW20-12 encuentra aplicación en sistemas de alta tensión al aire libre dentro de la industria del petróleo y el gas.Se utiliza para proteger el equipo eléctrico y controlar la distribución de energía en plataformas marinas, refinerías y estaciones de bombeo.

7Proyectos de infraestructura: El interruptor de circuito ZW20-12 es adecuado para varios proyectos de infraestructura al aire libre como aeropuertos, puertos marítimos y líneas de transmisión de energía.Desempeña un papel crucial en la protección de infraestructuras críticas y la garantía de un suministro ininterrumpido de energía..




Características:

1Tecnología de interrupción de vacío: el interruptor ZW20-12 utiliza interruptores de vacío como medio de extinción de arco.Los interruptores de vacío son muy eficaces para apagar los arcos y proporcionan una excelente resistencia dieléctrica, garantizando una interrupción fiable de las corrientes de alto voltaje.

2Aplicación al aire libre: Este interruptor está diseñado específicamente para su instalación al aire libre, por lo que es adecuado para su uso en subestaciones, redes de distribución y otros sistemas eléctricos al aire libre.Está construido para resistir las duras condiciones ambientales, incluidas las variaciones de temperatura, humedad y exposición al polvo, a la lluvia y a la radiación UV.

3.Alta tensión nominal: El interruptor ZW20-12 está diseñado para aplicaciones de alta tensión, con un voltaje nominal de 12 kilovoltios (kV).Puede manejar sistemas eléctricos que operan a este nivel de voltaje.

4Diseño compacto: El interruptor tiene un diseño compacto, lo que permite una instalación e integración más fáciles en equipos de conmutación o subestaciones al aire libre.El tamaño compacto también facilita el ahorro de espacio y el uso eficiente del área de instalación disponible.

5Funcionamiento confiable: El interruptor ZW20-12 está diseñado para un funcionamiento confiable.y mecanismos avanzados para garantizar operaciones de conmutación estables y eficientes, minimizando el riesgo de fallas o fallos.

6Características de seguridad: el interruptor está equipado con características de seguridad para mejorar la seguridad del operador y del sistema, que pueden incluir mecanismos de bloqueo para evitar un funcionamiento incorrecto,indicadores mecánicos y eléctricos para proporcionar información sobre el estado, y persianas de seguridad para evitar el contacto accidental con piezas activas.

7Control y monitoreo a distancia: algunas versiones del interruptor ZW20-12 pueden admitir capacidades de control y monitoreo a distancia.Esto permite un manejo y un monitoreo convenientes del interruptor desde una sala de control central o a través de un sistema de control de supervisión y adquisición de datos (SCADA), mejorando la gestión y el mantenimiento del sistema.

Condición:

1.Altitud: 2000 metros

2Temperatura ambiente:al aire libre -30°C~+55°C

La temperatura media anual más alta es de 20 °C

La temperatura media diaria máxima es de 30 °C

3.Humedad relativa: 95% ((25°C)

4Capacidad sísmica: aceleración a nivel del suelo 0,3 g

Aceleración vertical del suelo 0,15 g

Mientras actúa para tres ondas senoidales

Factor de seguridad 1.67

5Intensidad sísmica: 7 grados.

6- Diferencia máxima de temperatura diaria: 25°C

7Ubicación de la instalación: punto de demarcación de responsabilidad del usuario de la línea aérea exterior de 10 kW.

8Método de conexión a tierra: punto neutro no se toca, conexión a tierra de la bobina de supresión de arco y conexión a tierra de baja resistencia



Parámetros técnicos:

ZW20-12 ((F)
