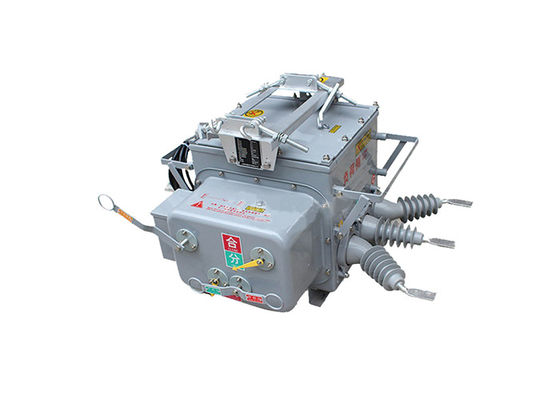

ZW20(F) 12kV Vcb exterior de acero inoxidable hecho de rompehielos industriales Interruptor de vacío de límites Norma IEC62271-100
Descripción del producto:
El interruptor de vacío límite de la serie ZW20 es un tipo de interruptor eléctrico que opera en un entorno de vacío.Está diseñado para aplicaciones de voltaje medio y se utiliza comúnmente en sistemas de distribución de energía.
El interruptor se construye típicamente con una carcasa robusta y duradera hecha de materiales de alta calidad..
Y el interruptor de vacío es el componente clave del interruptor. Consiste en una cámara de vacío sellada que contiene dos electrodos de contacto.el ambiente de vacío evita la formación de un arco eléctrico durante las operaciones de conmutación.
Está equipado con un mecanismo para abrir y cerrar los contactos, que puede ser operado manualmente o eléctricamente, según el modelo y los requisitos de la aplicación.El mecanismo de funcionamiento garantiza operaciones de conmutación suaves y fiables.
El interruptor de vacío de límite de la serie ZW20 está disponible en varios niveles de voltaje y corriente para satisfacer diferentes requisitos del sistema.Puede manejar niveles de voltaje medio que generalmente van desde varios kilovoltios hasta decenas de kilovoltios.
El interruptor tiene una alta capacidad de ruptura para interrumpir las corrientes de fallas y proteger el sistema eléctrico.La capacidad de rotura se especifica en términos de la corriente máxima de falla que el interruptor puede interrumpir de forma segura sin daños.
Algunos modelos de la serie ZW20 pueden ofrecer funciones avanzadas de control y monitoreo. Estas características pueden incluir capacidades de control remoto, indicación de estado y diagnóstico de fallos,proporcionando una funcionalidad mejorada y facilidad de operación.
La tecnología de vacío utilizada en el interruptor garantiza excelentes capacidades de extinción de arco, lo que lo convierte en una solución confiable y segura para aplicaciones de voltaje medio.El interruptor está diseñado para cumplir con estándares de seguridad estrictos y proporcionar un rendimiento a largo plazo con requisitos mínimos de mantenimiento.
El interruptor de vacío límite de la serie ZW20 es adecuado para una amplia gama de aplicaciones, incluidas subestaciones de distribución de energía, plantas industriales, edificios comerciales y más.Se utiliza comúnmente para el cambio de carga, protección contra fallos y aislamiento en sistemas eléctricos de media tensión.
Características del controlador:
1.Puede equiparse con una interfaz de comunicación 485/232, o lograr el monitoreo a larga distancia a través de fibra óptica o comunicación inalámbrica.cuando el interruptor se vuelve a cerrar debido a una falla permanente.
2Cuando ocurre una falla permanente, acelera automáticamente para tropezar.
3Control remoto/bloqueo manual con aceleración hasta arrancar y bloqueo de rebloqueo: después de que el usuario haya reparado la línea y restablecido la energía, si olvida quitar el interruptor del cuchillo de puesta a tierra,Debería acelerar para viajar..
4El tiempo de retraso para el cierre de nuevo puede ajustarse para los tres intentos.
5.El circuito de arranque/reciclado está diseñado para evitar el mal funcionamiento y tiene una funcionalidad anti-reciclado.
6La corriente de secuencia cero puede diferenciar entre fallas dentro y fuera de la zona.
7.El control remoto de arranque/recierre adopta un diseño que evita el funcionamiento erróneo.
Aplicación:
1.Subestaciones de distribución de energía: El interruptor ZW20 se emplea comúnmente en subestaciones de distribución de energía, tanto en interiores como en exteriores.y protección contra fallos en las redes de distribución.
2Instalaciones industriales: el interruptor ZW20 encuentra aplicación en plantas industriales donde se requiere distribución de energía de voltaje medio.como los motores, transformadores y generadores.
3Edificios comerciales: El interruptor se utiliza en edificios comerciales, incluidos centros comerciales, complejos de oficinas y hospitales, para una distribución de energía confiable y segura.Asegura un cambio de carga eficiente y protege las cargas eléctricas críticas.
4Sistemas de energía renovable: el interruptor ZW20 es adecuado para sistemas de energía renovable, como plantas de energía solar y parques eólicos.Se facilita el cambio y la protección de los circuitos de voltaje medio en estos sistemas.
5.Electrificación ferroviaria: El interruptor se emplea en proyectos de electrificación ferroviaria para controlar y proteger el suministro de energía a las redes ferroviarias.Asegura una distribución de energía fiable y segura para las operaciones de los trenes.
Condiciones ambientales:
1.Altitud: 2000 metros
2Temperatura ambiente:al aire libre -30°C~+55°C
La temperatura media anual más alta es de 20 °C
La temperatura media diaria máxima es de 30 °C
3.Humedad relativa: 95% ((25°C)
4Capacidad sísmica: aceleración a nivel del suelo 0,3 g
Aceleración vertical del suelo 0,15 g
Mientras actúa para tres ondas senoidales
Factor de seguridad 1.67
5Intensidad sísmica: 7 grados.
6- Diferencia máxima de temperatura diaria: 25°C
7Ubicación de la instalación: punto de demarcación de responsabilidad del usuario de la línea aérea exterior de 10 kW.
8Método de conexión a tierra: punto neutro no se toca, conexión a tierra de la bobina de supresión de arco y conexión a tierra de baja resistencia
Parámetros técnicos:
| Número de serie. |
Parámetro |
Unidad |
Datos obtenidos |
| 1 |
Válvulas de tensión |
el kV |
12 |
| 2 |
Nivel de aislamiento de la fractura |
Frecuencia de trabajo ((Prueba en seco/prueba en húmedo) |
48 |
| Teste de tensión de choque de rayo (pico) |
85 |
| 3 |
Nivel de aislamiento en el suelo/fase a fase |
Frecuencia de trabajo |
Prueba en seco |
42 |
| Prueba en húmedo |
34 |
| Teste de tensión de choque de rayo (pico) |
75 |
| 4 |
Corriente nominal |
A. No |
630, 1250 |
| 5 |
Corriente de corte de cortocircuito nominal |
KA |
16, 20, 25 |
| 6 |
Tiempos de ruptura de corriente de corte de cortocircuito |
las veces |
30 |
| 7 |
Corriente de resistencia a corto plazo nominal |
KA |
16, 20, 25 |
| 8 |
Duración nominal del cortocircuito |
El S |
4 |
| 9 |
Corriente nominal de cierre de cortocircuito (pico) |
KA |
40, 50, 63 |
| 10 |
Pico nominal de resistencia a la corriente |
KA |
40, 50, 63 |
| 11 |
Tiempo de vida mecánica |
las veces |
más de 1000 |
| 12 |
Corriente nominal de apertura |
10000 |
| 13 |
Peso neto |
En kg |
180 |
Parámetro técnico del controlador:
| Número de serie. |
Parámetro |
Datos obtenidos |
| 1 |
Voltado de entrada de trabajo |
Accesorios para el transporte de vehículos |
| 2 |
Frecuencia de trabajo de entrada |
50 Hz |
| 3 |
Intervalo de fluctuación de voltaje permitido para la tensión de entrada |
± 20% |
| 4 |
Consumo total de energía del dispositivo |
El valor de las emisiones |
| 5 |
Valor de muestreo de la corriente de entrada de fase |
60-600A |
| 6 |
Umbral de funcionamiento a baja tensión |
10 a 140 V |
| 7 |
Error de muestreo admisible para el valor de entrada de potencia |
± 5 por ciento |
| 8 |
Valor del tiempo de retraso de la protección contra sobrecorrientes |
0.1-0.3s |
| 9 |
Valor de ajuste para la corriente de secuencia cero |
0.2-6A |
| 10 |
Tiempo de retraso de la acción de puesta a tierra |
0-1200 años |
