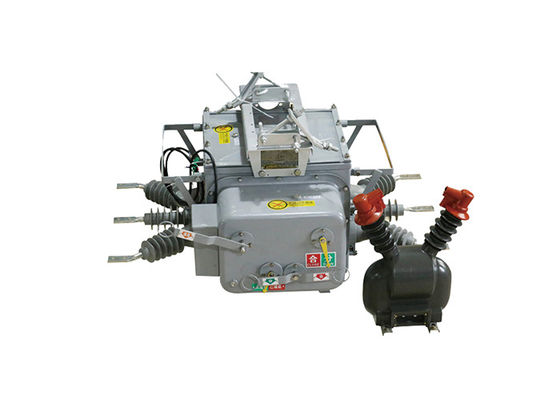

Interruptor de circuito de vacío exterior de alto voltaje GB1984-2003 Interruptor de circuito de vacío de control automático / manual de 50 Hz
Descripción del producto:
ZW20-12(F) interruptor de vacío al aire libre es de tres fases AC 50Hz interruptor HV al aire libre se utiliza principalmente para redes de distribución al aire libre 10 kV rurales y urbanas, como una corriente de carga separada y combinada,corriente de sobrecarga, corriente de cortocircuito y otros lugares similares.
Toda su estructura es un tipo de caja común de tres fases, que está compuesta por un mecanismo de funcionamiento, un circuito conductor, un sistema aislante, un elemento de sellado y un caparazón.
Y está apoyando los terminales remotos inteligentes correspondientes para satisfacer las necesidades de aplicación de la automatización de distribución.
· ZW20-12 (Z) Interruptor de aire acondicionado de alta tensión inteligente para exteriores con función de mensaje corto GSM
· Combinación con el controlador de interruptor de división ZW20-12 (F)
Características del controlador:
1.Puede equiparse con una interfaz de comunicación 485/232, o lograr el monitoreo a larga distancia a través de fibra óptica o comunicación inalámbrica.cuando el interruptor se vuelve a cerrar debido a una falla permanente.
2Cuando ocurre una falla permanente, acelera automáticamente para tropezar.
3Control remoto/bloqueo manual con aceleración hasta arrancar y bloqueo de rebloqueo: después de que el usuario haya reparado la línea y restablecido la energía, si olvida quitar el interruptor del cuchillo de puesta a tierra,Debería acelerar para viajar..
4El tiempo de retraso para el cierre de nuevo puede ajustarse para los tres intentos.
5.El circuito de arranque/reciclado está diseñado para evitar el mal funcionamiento y tiene una funcionalidad anti-reciclado.
6La corriente de secuencia cero puede diferenciar entre fallas dentro y fuera de la zona.
7.El control remoto de arranque/recierre adopta un diseño que evita el funcionamiento erróneo.
Aplicación:
1.Operaciones mineras: El interruptor ZW20 se utiliza en las operaciones mineras para controlar y proteger el equipo eléctrico y las redes de distribución de energía en minas subterráneas y superficiales.
2Centros de datos: El interruptor se utiliza en los centros de datos para garantizar una distribución de energía confiable y la protección de la infraestructura de TI crítica.Permite un cambio de carga eficiente y protege contra fallos eléctricos.
3.Industria del petróleo y el gas: el interruptor ZW20 encuentra aplicación en la industria del petróleo y el gas para controlar y proteger equipos eléctricos en refinerías, tuberías y plataformas offshore.
4Proyectos de infraestructura: El interruptor se utiliza en varios proyectos de infraestructura, como aeropuertos, puertos marítimos y estadios, para una distribución y protección confiables de energía.
5Instalaciones de tratamiento de aguas y aguas residuales: El interruptor ZW20 se utiliza en las instalaciones de tratamiento de aguas y aguas residuales para controlar y proteger el equipo eléctrico en las estaciones de bombeo, las plantas de tratamiento,y redes de distribución.
Estructura:
1El controlador es un dispositivo de protección y monitorización de relevos basado en microordenadores.
2El controlador tiene una fuerte resistencia a las condiciones climáticas y protección contra la condensación.
3Está conectado al cuerpo del interruptor a través de conectores de aviación.
4Tiene una buena fiabilidad de conexión y un alto nivel de protección.
El controlador tiene cuatro canales analógicos de entrada: corriente de fase A, corriente de fase C, corriente de secuencia cero y voltaje de fase BC.El controlador supervisa los valores de estas entradas analógicas en tiempo real y los compara con los valores establecidos para determinar fallas de línea e iniciar las acciones correspondientes.
Condiciones ambientales:
1 temperatura del aire ambiente: -40 ° C ~ + 70 ° C;
2 Altitud: no superior a 3000 m
3 El aire ambiente puede estar contaminado por polvo, humo, gases corrosivos, vapor o sal. Nivel de contaminación: Clase IV:
4 la velocidad del viento no exceda de 34 m / s (equivalente a 700 Pa en la superficie del cilindro);
5 La vibración o el movimiento del suelo desde el exterior del equipo de interrupción y control son insignificantes;
6 La amplitud de la interferencia electromagnética inducida en el sistema secundario no excede de 1,6 kV.
Parámetros técnicos:
Número de serie. | Parámetro | Unidad | Datos obtenidos | ||||||||
1 | Válvulas de tensión | el kV | 12 | ||||||||
2 | Nivel de aislamiento de la fractura | Frecuencia de trabajo ((Prueba en seco/prueba en húmedo) | 48 | ||||||||
Teste de tensión de choque de rayo (pico) | 85 | ||||||||||
3 | Nivel de aislamiento en el suelo/fase a fase | Frecuencia de trabajo | Prueba en seco | 42 | |||||||
Prueba en húmedo | 34 | ||||||||||
Teste de tensión de choque de rayo (pico) | 75 | ||||||||||
4 | Corriente nominal | A. No | 630, 1250 | ||||||||
5 | Corriente de corte de cortocircuito nominal | KA | 16, 20, 25 | ||||||||
6 | Tiempos de ruptura de corriente de corte de cortocircuito | las veces | 30 | ||||||||
7 | Corriente de resistencia a corto plazo nominal | KA | 16, 20, 25 | ||||||||
8 | Duración nominal del cortocircuito | El S | 4 | ||||||||
9 | Corriente nominal de cierre de cortocircuito (pico) | KA | 40, 50, 63 | ||||||||
10 | Pico nominal de resistencia a la corriente | KA | 40, 50, 63 | ||||||||
11 | Tiempo de vida mecánica | las veces | más de 1000 | ||||||||
12 | Corriente nominal de apertura | 10000 | |||||||||
13 | Peso neto | En kg | 180 |
Parámetro técnico del controlador:
Número de serie. | Parámetro | Datos obtenidos | ||||||||
1 | Voltado de entrada de trabajo | Accesorios para el transporte de vehículos | ||||||||
2 | Frecuencia de trabajo de entrada | 50 Hz | ||||||||
3 | Intervalo de fluctuación de voltaje permitido para la tensión de entrada | ± 20% | ||||||||
4 | Consumo total de energía del dispositivo | El valor de las emisiones | ||||||||
5 | Valor de muestreo de la corriente de entrada de fase | 60-600A | ||||||||
6 | Umbral de funcionamiento a baja tensión | 10 a 140 V | ||||||||
7 | Error de muestreo admisible para el valor de entrada de potencia | ± 5 por ciento | ||||||||
8 | Valor del tiempo de retraso de la protección contra sobrecorrientes | 0.1-0.3s | ||||||||
9 | Valor de ajuste para la corriente de secuencia cero | 0.2-6A | ||||||||
10 | Tiempo de retraso de la acción de puesta a tierra | 0-1200 años | ||||||||
