Interruptor de circuito de vacío de alta tensión Interruptor de carga de vacío de límite inteligente IEC62271-10 para distribución industrial

Interruptor de circuito de vacío de alta tensión Interruptor de carga de vacío de límite inteligente IEC62271-10 para distribución industrial

Descripción del producto:

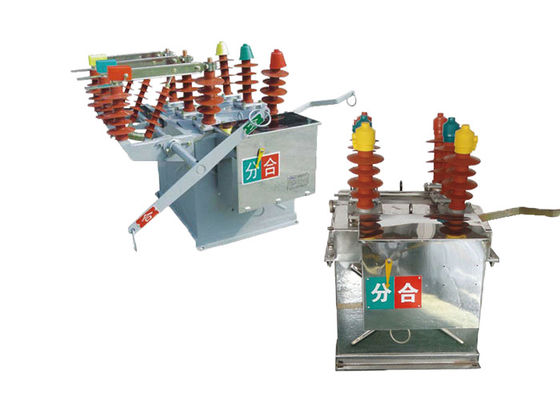

El interruptor de vacío exterior ZW8-12 está diseñado para cumplir con las normas internacionales y está fabricado con tecnologías avanzadas.con una potencia nominal de hasta 630 A, y una corriente de corte de cortocircuito de hasta 20kA.

El interruptor está compuesto por varios componentes clave, incluido el interruptor de vacío, el mecanismo de operación y el sistema de control.El interruptor de vacío es el corazón del interruptor y es responsable de interrumpir la corriente eléctricaEstá diseñado para funcionar en vacío, lo que ayuda a prevenir el arco y garantiza un funcionamiento fiable.

El mecanismo de funcionamiento es responsable de abrir y cerrar el interruptor y puede ser operado manualmente o eléctricamente.El sistema de control supervisa el interruptor y proporciona información al operador, lo que les permite controlar el estado del interruptor y detectar cualquier fallo.

El interruptor de vacío exterior ZW8-12 está diseñado para ser altamente confiable y requiere un mantenimiento mínimo.que lo hace adecuado para su uso en una amplia gama de aplicaciones.

Ventajas:

1.Está equipado con un mecanismo de funcionamiento de almacenamiento de energía de resorte tipo CT23.

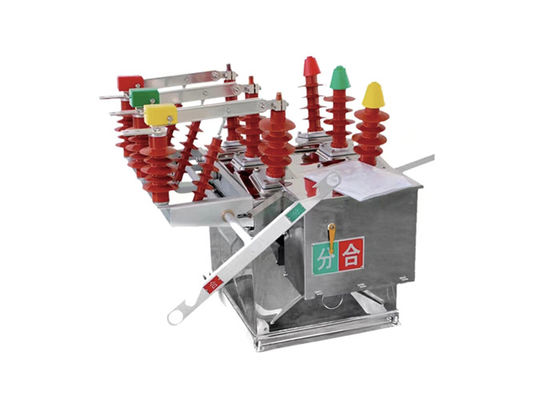

2.ZW8-12G consta de un interruptor ZW8-12 y un aislante, llamado interruptor combinado, que se puede utilizar como seccionador.
3La estructura del interruptor es de tres fases ensambladas en un tanque, cámara de extinción de arco de vacío de tres fases encerrada en un tanque de metal, material de aislamiento entre fases y fase para cada uno hecho de SMC.
4.funciones fiables y alta resistencia aislante.

Estructura:

1Tecnología de moldeo basado en el estiramiento de una sola vez: la cubierta superior de la carcasa se fabrica utilizando tecnología avanzada de moldeo de estiramiento de una sola vez.que garantiza un alto nivel de resistencia mecánicaAdemás, la carcasa es resistente al óxido y a la corrosión.Los usuarios tienen la opción de elegir entre el acero inoxidable o el tratamiento de pulverización de placas de acero de alta calidad.

2Interruptor de desconexión (opcional): el interruptor de vacío ZW32-12 ofrece una función de interruptor de desconexión opcional.Sirve como un punto de desconexión conveniente y claramente visible durante el mantenimiento de la línea de distribuciónPara evitar un mal funcionamiento, se incorpora un dispositivo de bloqueo mecánico entre el interruptor de desconexión y el interruptor.Esto garantiza una mayor seguridad y minimiza el riesgo de operaciones accidentales.

Aplicación:

1Sistemas de distribución: El interruptor ZW8-12 desempeña un papel crucial en el control y la protección de los sistemas de distribución en las redes eléctricas urbanas y rurales de 10 kV.Es responsable de encender o apagar las corrientes de carga, garantizando una distribución fiable de energía a los consumidores.

2.Subestaciones eléctricas: El interruptor se utiliza con frecuencia en subestaciones eléctricas donde las líneas de transmisión de alto voltaje están conectadas a las redes de distribución.Ayuda en el aislamiento y la protección de los equipos, lo que permite un funcionamiento seguro y eficiente de la subestación.

3.Sistemas de energía industrial: industrias con grandes necesidades de energía, como plantas manufactureras, operaciones mineras y proyectos de infraestructura a gran escala,a menudo utilizan el interruptor de circuito ZW8-12 para controlar y proteger sus sistemas de energía de alto voltajeAyuda a gestionar las corrientes de carga y a proteger el equipo de las corrientes de fallas de cortocircuito.

4Sistemas de energía renovable: Con la adopción cada vez mayor de fuentes de energía renovables como la energía eólica y solar, la energía renovable se ha convertido en una fuente importante de energía.el interruptor ZW8-12 encuentra aplicación en sistemas de interruptores de alto voltaje asociados con la generación de energía renovableAyuda a la integración eficiente de la energía renovable en la red y garantiza el funcionamiento seguro de las instalaciones de generación de energía.

5Redes de servicios públicos: las empresas de servicios públicos eléctricos dependen del interruptor ZW8-12 para gestionar y proteger sus redes de transmisión y distribución de alto voltaje.Contribuye a la fiabilidad y estabilidad generales de la red de servicios públicos mediante el control efectivo de las corrientes de carga y la interrupción de fallas..

Condición:

1Temperatura: el interruptor está diseñado para funcionar dentro de rangos de temperatura especificados.Este rango de temperaturas abarca tanto climas extremadamente fríos como climas extremadamente calurosos, garantizando un rendimiento óptimo en varias regiones.
2.Humedad: El interruptor ZW8-12 está diseñado para manejar altos niveles de humedad. Está diseñado para funcionar de forma fiable en ambientes con humedad relativa de hasta 95% a temperaturas de hasta 40 °C.Esto permite que el interruptor funcione eficazmente en áreas con alta humedad, como las regiones costeras o los climas tropicales.
3.Altitud: El interruptor es adecuado para el funcionamiento a grandes alturas. Está diseñado para funcionar con fiabilidad a alturas de hasta 2.000 metros sobre el nivel del mar.Esto hace que sea adecuado para su despliegue en regiones montañosas o áreas con terrenos elevados.
4.Polución: El interruptor ZW8-12 está equipado con características antipoluciones para resistir los contaminantes ambientales.ayuda a proteger el interruptor de los efectos de la contaminaciónEsto hace que sea adecuado para su instalación en zonas con altos niveles de contaminación, como zonas industriales o entornos urbanos.
5Resistencia a los rayos UV: Los materiales y recubrimientos externos del interruptor son típicamente resistentes a la radiación ultravioleta (UV).Esto garantiza que el interruptor pueda soportar una exposición prolongada a la luz solar sin problemas de degradación o rendimiento.



Parámetro técnico:
