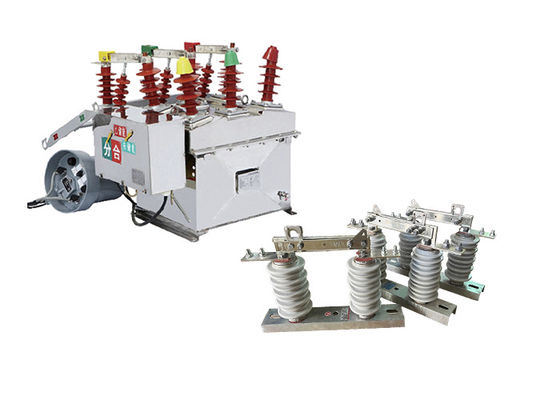

1000A/1250A Interruptor de circuito de vacío de aire acondicionado al aire libre utilizado con interruptor de desconexión por encima de la cabeza con resistencia mecánica 10000 veces

1000A/1250A Interruptor de circuito de vacío de aire acondicionado al aire libre utilizado con interruptor de desconexión por encima de la cabeza con resistencia mecánica 10000 veces

Descripción del producto:

El interruptor de vacío exterior ZW8-12 es un tipo específico de interruptor diseñado para su uso en exteriores en sistemas de interruptores de alto voltaje.Es especialmente adecuado para equipos de alta tensión de alta tensión AC de tres fases al aire libre con un voltaje nominal de 12 kV y una frecuencia nominal de 50 Hz.

La función principal del interruptor ZW8-12 es controlar y proteger los sistemas de distribución en redes eléctricas urbanas y rurales de 10 kV.Es responsable de encender o apagar las corrientes de carga y también de interrumpir las corrientes de fallas de cortocircuito que pueden ocurrir en el sistema de energía.

Como interruptor de vacío, utiliza un interruptor de vacío para apagar el arco que se forma cuando el interruptor se abre durante las operaciones de conmutación.Los interruptores de vacío proporcionan capacidades de interrupción de arco confiables y son conocidos por su alta resistencia dieléctrica y excelente rendimiento eléctrico.

El interruptor ZW8-12 se considera uno de los productos más utilizados, maduros y estables en el sistema de energía.Despliegue extensivo en el campo, y confiabilidad comprobada. ha sido sometido a pruebas rigurosas y cumple con los estándares necesarios de la industria para el rendimiento y la seguridad.

Los interruptores de desconexión aéreos exteriores GW9-10 se utilizan típicamente en sistemas de transmisión y distribución de alto voltaje para aislar secciones de la red para trabajos de mantenimiento o reparación.También se utilizan como un dispositivo de seguridad para proteger a los trabajadores de los peligros eléctricos, como el contacto accidental con partes activas del sistema.

Están diseñados para manejar altos voltajes y corrientes, y a menudo se instalan en lugares al aire libre, donde están expuestos a condiciones ambientales adversas, como temperaturas extremas, viento,Por lo tanto, están construidos para resistir estas condiciones y a menudo están hechos de materiales duraderos como acero o aluminio.

Los interruptores de desconexión aéreos exteriores vienen en diferentes tipos y configuraciones, dependiendo de la aplicación y los requisitos específicos.mientras que otros son adecuados para uso al aire libreAlgunos están diseñados para operarse manualmente, mientras que otros están automatizados y pueden ser operados a distancia.

Además de su función principal de aislar los circuitos, los interruptores de desconexión aéreos exteriores también tienen otras características importantes,como proporcionar una indicación visual de su estado (abierto o cerrado), y asegurarse de que el circuito no se encienda cuando el aislante esté abierto.

El doble efecto del uso cuando el interruptor aislador de la serie GW9-10 se puede utilizar con los interruptores de vacío!!

Aplicación:

1Distribución de energía: Los interruptores de vacío exteriores se utilizan ampliamente en sistemas de distribución de energía para cambiar y proteger transformadores de distribución, alimentadores y otros equipos.Por lo general, se colocan en postes exteriores, subestaciones y equipos de intercambio.

2Energía renovable a escala de empresas: los interruptores de vacío exteriores se utilizan en proyectos de energía renovable a escala de empresas, como parques eólicos y solares, para cambiar y proteger los inversores y otros equipos.

3Sistemas ferroviarios: Los interruptores de vacío exteriores se utilizan en sistemas ferroviarios, como sistemas de señalización e infraestructura ferroviaria, para cambiar y proteger equipos eléctricos.

4.Operaciones mineras: Los interruptores de circuito al vacío al aire libre se utilizan en las operaciones mineras para cambiar y proteger el equipo eléctrico en ambientes al aire libre hostiles.

5.Industria del petróleo y el gas: Los interruptores de circuito al vacío exteriores se utilizan en la industria del petróleo y el gas para cambiar y proteger equipos eléctricos, como bombas, compresores y tuberías.

Estructura:

1.Interruptor de vacío: El interruptor de vacío es el corazón del interruptor de circuito. Consiste en un contacto fijo y un contacto móvil sellado dentro de una cámara de vacío.,El papel del interruptor de vacío es apagar el arco y proporcionar una interrupción confiable de la corriente.

2Mecanismo de funcionamiento: el interruptor está equipado con un mecanismo de funcionamiento responsable de abrir y cerrar los contactos.mecanismo hidráulicoEl mecanismo de funcionamiento garantiza el funcionamiento suave y fiable del interruptor.

3Revestimiento aislante: El interruptor está alojado en un revestimiento aislante, que proporciona protección contra factores externos como humedad, polvo y contaminantes.El recinto está generalmente hecho de materiales aislantes de alta calidad para mantener la resistencia dieléctrica requerida y las propiedades de aislamiento.

4Sistema de control y protección: El interruptor ZW8-12 incorpora un sistema de control y protección para controlar y controlar su funcionamiento.y dispositivos de control para detectar condiciones anormales, proporcionar las entradas de señal, e iniciar la apertura o el cierre del interruptor.

5.Terminales de conexión: El interruptor tiene terminales de conexión para las conexiones eléctricas entrantes y salientes.que permite el flujo de corriente a través del interruptor.

6.Componentes auxiliares y de control: los componentes auxiliares y de control adicionales pueden estar presentes en el interruptor para mejorar su funcionalidad.Transformadores de voltaje, transformadores de corriente y otros accesorios necesarios para la vigilancia, medición y control de los parámetros eléctricos.

Ventajas:

1.CT23 Mecanismo de funcionamiento con almacenamiento de energía de resorte: El interruptor ZW8-12 está equipado con el mecanismo de funcionamiento con almacenamiento de energía de resorte del tipo CT23.Este mecanismo utiliza la energía mecánica almacenada en los resortes para facilitar la apertura y cierre de los contactos del interruptorOfrece flexibilidad en el funcionamiento, permitiendo el funcionamiento motorizado o manual según las necesidades específicas de la aplicación.

2.ZW8-12G Interruptor combinado: El modelo ZW8-12G es un interruptor combinado que consiste en el interruptor de circuito ZW8-12 y un aislador.proporcionar la capacidad de aislar secciones específicas de una red de distribución de energía para fines de mantenimiento o de identificación de fallos.

3.Tresfases ensambladas en una estructura de tanque: El interruptor ZW8-12 cuenta con una estructura de tresfases ensamblada en un tanque.Esto significa que los componentes del interruptor para cada fase están encerrados dentro de un tanque comúnEl depósito proporciona protección mecánica y mejora la robustez general del interruptor.

4.Cámara de extinción de arco de vacío y material de aislamiento: dentro del tanque de metal, el interruptor de circuito ZW8-12 incorpora una cámara de extinción de arco de vacío de tres fases.Esta cámara extingue eficientemente los arcos eléctricos que ocurren durante la interrupción del circuitoAdemás, el interruptor utiliza materiales aislantes, como SMC (compuesto de moldeo de chapa), para garantizar el aislamiento entre fases y de fase a fase,Mejora de la resistencia a la insolación.

5Rendimiento confiable y alta resistencia al aislamiento: El interruptor de circuito ZW8-12 es conocido por su rendimiento confiable y su alta resistencia al aislamiento.Está diseñado y probado para cumplir con estrictos estándares de rendimiento, garantizando un funcionamiento fiable en diversas condiciones eléctricas. La alta resistencia aislante mejora la capacidad del interruptor para resistir y aislar las tensiones eléctricas,contribuir a la seguridad y fiabilidad del sistema eléctrico.

Condición:

Temperatura ambiente: -15°C ~ +40°C
Presión del viento: ≤ 700 Pa (equivalente a una velocidad del viento de 34 m/s)
Altitud: ≤ 1000 m
Intensidad sísmica: ≤ 8
* La contaminación del aire debe ser de grado III. Las vibraciones frecuentes y violentas deben estar prohibidas.

Parámetro técnico:

ZW8 a 12


GW9 a 10
