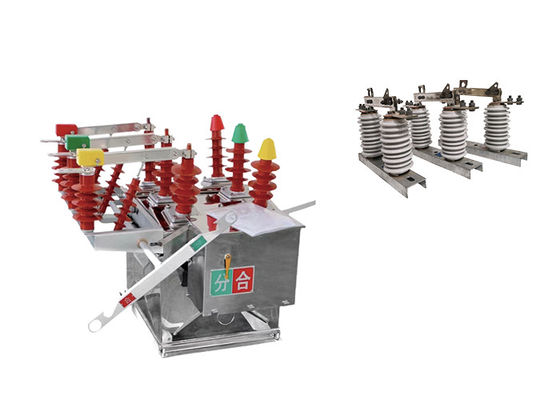

Interruptor de circuito industrial de vacío controlado manualmente/automáticamente y equipado con gancho cerámico de la serie GW9

Interruptor de circuito industrial de vacío controlado manualmente/automáticamente y equipado con gancho cerámico de la serie GW9

Descripción del producto:

El interruptor de vacío AC de alto voltaje exterior ZW8-12 está diseñado específicamente para su uso en interruptores de alto voltaje externos de CA de tres fases.Es adecuado para sistemas de distribución de energía en zonas urbanas y rurales con una tensión nominal de 12 kV y una frecuencia nominal de 50 Hz.
La función principal del interruptor ZW8-12 es encender o apagar las corrientes de carga y las corrientes de fallas de cortocircuito en los sistemas de distribución.Asegura el funcionamiento seguro y fiable de la red eléctrica mediante la interrupción de las corrientes de falla y la protección de los equipos eléctricos.
Se describe como uno de los productos más utilizados en el sistema eléctrico.y madurez en diversas aplicaciones de distribución de energía.
El interruptor de circuito ZW8-12 es conocido por su estabilidad en el funcionamiento. Está diseñado para ofrecer un rendimiento constante y resistir las condiciones ambientales de las instalaciones al aire libre,garantizar operaciones de conmutación fiables incluso en entornos exteriores difíciles.

El gancho cerámico GW9-10 es un tipo de interruptor eléctrico utilizado para aislar una sección de una línea de transmisión de energía aérea para mantenimiento o reparación.Se utiliza típicamente en sistemas eléctricos de alto voltaje, tales como los utilizados por las empresas de electricidad para transmitir electricidad a largas distancias.

El interruptor está montado en una estructura aérea, como una torre de transmisión o un poste, y está diseñado para soportar las duras condiciones ambientales que se encuentran en los sistemas eléctricos al aire libre.Tiene una vertical, o movimiento hacia arriba y hacia abajo, para activar o desactivar los contactos del interruptor, que generalmente están hechos de cobre u otros materiales conductores.

El gancho está diseñado para proporcionar una ruptura visible en la línea de transmisión, lo que permite al personal de mantenimiento trabajar de forma segura en la línea sin riesgo de electrocución o daños en el equipo.A menudo se utiliza junto con otros dispositivos de seguridad, tales como interruptores de conexión a tierra y frenadores de sobretensiones, para proteger el sistema eléctrico y las personas que trabajan en él.

El doble efecto del uso cuando el interruptor aislador de la serie GW9-10 se puede utilizar con los interruptores de vacío!!

Ventajas:

1.Está equipado con un mecanismo de funcionamiento de almacenamiento de energía de resorte tipo CT23.

2.ZW8-12G consta de un interruptor ZW8-12 y un aislante, llamado interruptor combinado, que se puede utilizar como seccionador.

3La estructura del interruptor es de tres fases ensambladas en un tanque, cámara de extinción de arco de vacío de tres fases encerrada en un tanque de metal, material de aislamiento entre fases y fase para cada uno hecho de SMC.

4.funciones fiables y alta resistencia aislante.


Condición:

1Temperatura ambiente: el interruptor está diseñado para funcionar en un rango de temperatura de -15°C a +40°C.Esto significa que puede funcionar eficazmente en ambientes con temperaturas tan bajas como -15°C y tan altas como +40°C..

2Presión del viento: el interruptor puede soportar presiones de viento de hasta 700 Pa, lo que equivale a una velocidad del viento de 34 m/s.Esto asegura que el interruptor de circuito permanece estable y no se ve afectado por los fuertes vientos.

3.Altitud: el interruptor es adecuado para su instalación a altitudes de hasta 1000 m sobre el nivel del mar. Está diseñado para funcionar de forma fiable dentro de este rango de altitud.

4Intensidad sísmica: El interruptor está diseñado para soportar actividades sísmicas con un nivel de intensidad de hasta 8 en la escala de intensidad sísmica.Esto asegura que permanece operativo y no se ve afectado por las vibraciones sísmicas hasta este nivel.

Aplicación

1Sistemas de distribución: El interruptor ZW8-12 desempeña un papel crucial en el control y la protección de los sistemas de distribución en las redes eléctricas urbanas y rurales de 10 kV.Es responsable de encender o apagar las corrientes de carga, garantizando una distribución fiable de energía a los consumidores.

2.Subestaciones eléctricas: El interruptor se utiliza con frecuencia en subestaciones eléctricas donde las líneas de transmisión de alto voltaje están conectadas a las redes de distribución.Ayuda en el aislamiento y la protección de los equipos, lo que permite un funcionamiento seguro y eficiente de la subestación.

3.Sistemas de energía industrial: industrias con grandes necesidades de energía, como plantas manufactureras, operaciones mineras y proyectos de infraestructura a gran escala,a menudo utilizan el interruptor de circuito ZW8-12 para controlar y proteger sus sistemas de energía de alto voltajeAyuda a gestionar las corrientes de carga y a proteger el equipo de las corrientes de fallas de cortocircuito.

4Sistemas de energía renovable: Con la adopción cada vez mayor de fuentes de energía renovables como la energía eólica y solar, la energía renovable se ha convertido en una fuente importante de energía.el interruptor ZW8-12 encuentra aplicación en sistemas de interruptores de alto voltaje asociados con la generación de energía renovableAyuda a la integración eficiente de la energía renovable en la red y garantiza el funcionamiento seguro de las instalaciones de generación de energía.

5.Industria del petróleo y el gas: Los interruptores de circuito al vacío exteriores se utilizan en la industria del petróleo y el gas para cambiar y proteger equipos eléctricos, como bombas, compresores y tuberías.

Estructura:

1.La cubierta superior de la carcasa se procesa utilizando la tecnología de moldeado de estiramiento de un solo uso, logrando un nivel de protección IP4X, alta resistencia mecánica, hermosa apariencia,y fácil instalaciónNo es fácil de oxidarse y es resistente a la corrosión. Se puede seleccionar acero inoxidable o tratamiento de pulverización de placas de acero de alta calidad.

2.El interruptor de desconexión (opcional) está diseñado de acuerdo con la unidad de carrocería del interruptor ZW8, con un punto de desconexión obvio durante el mantenimiento de la línea de distribución,y un dispositivo de bloqueo mecánico entre el interruptor de desconexión y el interruptor de circuito para evitar un mal funcionamiento.

Parámetro técnico:

ZW8 a 12


GW9 a 10
