ZW20-12(F) Rompehielos eléctricos de vacío al aire libre 180kg con desconector de aislamiento de porcelana

ZW20-12(F) Rompehielos eléctricos de vacío al aire libre 180kg con desconector de aislamiento de porcelana

Descripción del producto:

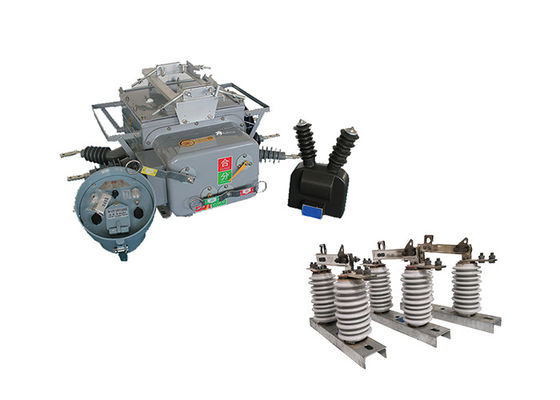

El interruptor de circuito de vacío exterior ZW20-12 ((F) es un dispositivo versátil e inteligente que combina las funciones de un interruptor de vacío, interruptor de carga de vacío, recloser y seccionalizador.Está diseñado para su uso en redes de distribución de 10 y 13 kV., específicamente en las redes eléctricas urbanas y rurales.
Los componentes principales del interruptor de circuito ZW20-12 ((F) incluyen un interruptor de vacío, un controlador CH-40 y un transformador de voltaje externo.El interruptor de vacío es responsable de interrumpir y hacer circuitos eléctricos, mientras que el controlador CH-40 proporciona funciones inteligentes de protección y control. El transformador de voltaje externo ayuda en la medición precisa de voltaje para fines de control y monitoreo.



Características del controlador:

1.Con interfaz de comunicación 485 / 232, o a través de fibra óptica, monitoreo remoto inalámbrico; función de aceleración después de volver a cerrar;cuando el interruptor es pesado,aceleración automática en caso de fallo permanente;
2- Interruptor de control remoto, debería acelerar el arranque.
3.Tres reclosin / cierre manual para acelerar el desencadenamiento, y el cierre de cierre: El usuario envía energía después de reparar la línea, si se olvida de quitar la tierra g tiempo de retraso se puede ajustar;
4.El circuito de cierre de salto adopta un diseño anti-mal funcionamiento y tiene función anti-salto;
5. La corriente de secuencia cero puede distinguir entre fallas dentro y fuera de la zona;
6El interruptor de control remoto está diseñado para evitar el mal funcionamiento.



Aplicación:


1.Interruptor de desconexión y interruptor de contacto: el interruptor de circuito ZW20-12 ((F) puede utilizarse como interruptor de desconexión o interruptor de contacto en la configuración de red de anillo de los sistemas de distribución de energía.Permite la apertura y cierre de circuitos durante el mantenimiento o en condiciones de avería.
2Dispositivo de conmutación automática: sirve como un dispositivo de conmutación automático, lo que permite la implementación de la conmutación de carga en la configuración de red de anillo.Esta característica mejora la flexibilidad y la eficiencia de la distribución de energía.
3.Interruptor de límite: en las líneas ramificadas de la fuente de alimentación, el interruptor de circuito ZW20-12(F) puede funcionar como un interruptor de límite o "perro de guardia"." Ayuda en el monitoreo y protección de la línea de la rama contra fallas y condiciones anormales.
4.Recloser y seccionalizador: El interruptor puede funcionar como recloser y seccionalizador en redes de distribución aéreas.Restaura automáticamente la energía después de fallos temporales y aisla las secciones defectuosas para minimizar el impacto de los cortes.



Condiciones ambientales:

1.Altitud: 2000 metros
2Temperatura ambiente:al aire libre -30°C~+55°C
La temperatura media anual más alta es de 20 °C
La temperatura media diaria máxima es de 30 °C
3.Humedad relativa: 95% ((25°C)
4Capacidad sísmica: aceleración a nivel del suelo 0,3 g
Aceleración vertical del suelo 0,15 g
Mientras actúa para tres ondas senoidales
Factor de seguridad 1.67
5Intensidad sísmica: 7 grados.
6- Diferencia máxima de temperatura diaria: 25°C
7Ubicación de la instalación: punto de demarcación de responsabilidad del usuario de la línea aérea exterior de 10 kW.
8Método de conexión a tierra: punto neutro no se toca, conexión a tierra de la bobina de supresión de arco y conexión a tierra de baja resistencia



Parámetros técnicos:



Efecto doble del uso cuando el interruptor aislador de la serie GW9-10 se puede utilizar con los interruptores de vacío.
