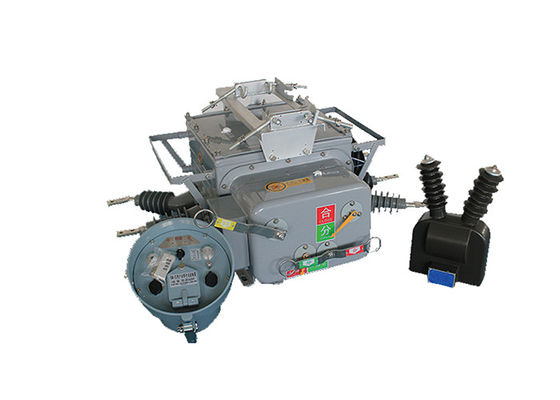

ZW20-12(F) Interruptor de carga límite inteligente Seccionador de vacío montado en poste con controlador 12kV 630A/1250A

ZW20-12(F) Interruptor de carga límite inteligente Seccionador de vacío montado en poste con controlador

Descripción del producto:

ZW20-12(F) el interruptor de carga límite es uno de nuestros nuevos productos. el interruptor de circuito límite es un dispositivo inteligente multifuncional con la función de interruptor de vacío, interruptor de carga vacío, recloser,seccionalizador cuatro interruptoresLa configuración principal consiste en un interruptor de vacío, un controlador CH-40, un transformador de voltaje externo (nota: red de anillos de la línea de automatización de distribución disponible en PT bilateral) y tres partes.Los productos se utilizan ampliamente en 10 kV, 13 kV ciudad, red eléctrica rural red de anillo espacial para desconectar interruptor, interruptor de contacto, dispositivo de interruptor automático que puede implementar la carga de la línea de despliegue de anillo.Se puede utilizar como interruptor de límite (comúnmente conocido como vigilante) en la línea de la rama de suministro de energía, utilizado como reclusores y seccionalizadores en la red de distribución aérea de alimentación. interruptor de circuito de límite con patrón de gestión remota, funciones de protección y control y funciones de comunicación.Detección confiable en el juicio, mA nivel de corriente de secuencia cero y corriente de cortocircuito entre fases, realizar la eliminación automática de fallo de puesta a tierra de una sola fase y falla de cortocircuito de fase a fase.El interruptor principal es el arco de vacío y el aislamiento adopta SF6El caso de introducción de Japón, Alemania, Francia de sellado de gas, a prueba de explosión, tecnología del sistema de aislamiento, el rendimiento general de sellado excelente.Gas mezclado de N2 que no tiene fugasEl mecanismo de funcionamiento del resorte con diseño de miniaturización y optimización del rendimiento,la fiabilidad de la acción es mucho mayor que el mecanismo de resorte tradicional.



Introducción del controlador:

1.Con interfaz de comunicación 485 / 232, o a través de fibra óptica, monitoreo remoto inalámbrico; función de aceleración después de volver a cerrar;cuando el interruptor es pesado,aceleración automática en caso de fallo permanente;

2.Cierre remoto/manual para acelerar el desencadenamiento y cierre de re-cierre: el usuario envía energía después de reparar la línea, si se olvida de quitar el interruptor de conexión a tierra, debe acelerar el desencadenamiento.

3.Puede ajustarse el tiempo de retraso de tres cerraduras;

4.El circuito de cierre de salto adopta un diseño anti-mal funcionamiento y tiene función anti-salto;

5. La corriente de secuencia cero puede distinguir entre fallas dentro y fuera de la zona;

6El interruptor de control remoto está diseñado para evitar el mal funcionamiento.

Características:

1Protección contra ruptura rápida: el interruptor de carga límite está diseñado para abrir rápidamente el circuito en caso de avería o condiciones anormales.Proporciona una rápida limpieza de fallos y minimiza la duración de las interrupciones de energía.

2Protección contra sobrecorrientes: el interruptor de carga incorpora mecanismos de protección contra sobrecorrientes para detectar y responder a corrientes excesivas.Ayuda a prevenir daños en el sistema de distribución al desencadenar y aislar las secciones defectuosas.

3.Triple recluir: el interruptor de carga límite puede tener la capacidad de intentar automáticamente tres operaciones de recluir después de una operación de eliminación de fallos.Esta característica ayuda a identificar fallos temporales y restaurar automáticamente la energía si el fallo se elimina.

4Registros de incidentes: el interruptor de carga puede registrar y almacenar información sobre los eventos de fallas, incluido el tipo de fallas, la ubicación y las marcas de tiempo.y fines de mantenimiento.

5Protección contra la entrada: el interruptor de carga está equipado con protección contra la entrada para manejar las altas corrientes de entrada que se producen durante la activación de transformadores u otras cargas.Asegura un funcionamiento estable y fiable durante estas condiciones transitorias.

6Protección de secuencia cero: el interruptor de carga límite puede incluir protección de secuencia cero para detectar y responder a fallas de tierra o condiciones desequilibradas en el sistema.Esto ayuda a identificar y aislar fallos que suponen un riesgo para la estabilidad del sistema.

7.Reloj en tiempo real: Una función de reloj en tiempo real permite al interruptor de carga registrar con precisión el tiempo de los eventos de fallas y otras operaciones.Permite una sincronización precisa del tiempo y facilita el análisis de la secuencia de eventos.

8Aceleración después de volver a cerrar: después de los intentos exitosos de volver a cerrar, el interruptor de carga puede proporcionar una función de aceleración para aumentar la velocidad de choque en caso de que persista el fallo.Esto ayuda a minimizar el daño al sistema y mejorar la eficiencia de eliminación de fallas.

9Consultas de estado en tiempo real: el interruptor de carga puede proporcionar información de estado en tiempo real, como la posición (abierta o cerrada), la indicación de fallas y los datos operativos.Esto permite a los operadores controlar la condición del interruptor y tomar decisiones informadas.

10.Smart Pocket PC Controls: Algunos interruptores de carga se pueden controlar y monitorear utilizando un PC de bolsillo inteligente o dispositivos portátiles similares.Esto mejora la comodidad y la flexibilidad de la gestión del interruptor de forma remota.

11Configuración local/remota: el interruptor de carga se puede configurar y ajustar localmente en el sitio de instalación o de forma remota a través de interfaces de comunicación.Esto permite opciones de control y configuración convenientes y flexibles.

12.Información activa de fallas: el interruptor de carga puede informar activamente los eventos de fallas o las condiciones anormales a un sistema central de control o monitorización. Esto permite la identificación rápida y la respuesta a las fallas,Facilitar una gestión eficiente de fallos.

13Función de mensajes cortos.GSM: Algunos interruptores de carga pueden tener la capacidad de enviar notificaciones o alertas de mensajes cortos a través de redes GSM (Global System for Mobile Communications).Esto permite la monitorización remota y la notificación de eventos de fallas o estado operativo.

Las condiciones:

1.Altitud: 2000 metros
2Temperatura ambiente:al aire libre -30°C~+55°C
La temperatura media anual más alta es de 20 °C
La temperatura media diaria máxima es de 30 °C
3.Humedad relativa: 95% ((25°C)
4Capacidad sísmica: aceleración a nivel del suelo 0,3 g
Aceleración vertical del suelo 0,15 g
Mientras actúa para tres ondas senoidales
Factor de seguridad 1.67
5Intensidad sísmica: 7 grados.
6- Diferencia máxima de temperatura diaria: 25°C
7Ubicación de la instalación: punto de demarcación de responsabilidad del usuario de la línea aérea exterior de 10 kW.
8Método de conexión a tierra: punto neutro no se toca, conexión a tierra de la bobina de supresión de arco y conexión a tierra de baja resistencia

Parámetro técnico:

Parámetro técnico del controlador:
