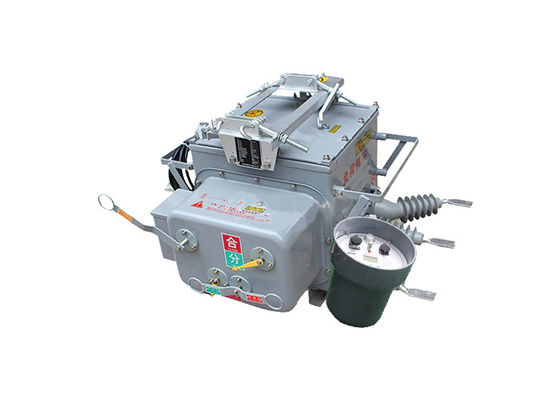

Interruptor eléctrico de carga límite con controlador inteligente utilizado automáticamente o manualmente para proyectos industriales
Descripción del producto:
El ZW20-12 ((F) Boundary Load Switch es un nuevo producto que combina múltiples funciones en un solo dispositivo inteligente.el cerradurero, y seccionalizador, ofreciendo versatilidad y eficiencia en diversas aplicaciones.
Los componentes principales del interruptor de carga límite incluyen un interruptor de vacío, un controlador CH-40 y un transformador de voltaje externo.mientras que el controlador CH-40 proporciona protección avanzadaUn transformador de voltaje externo, que es opcional para las redes de anillos de la línea de automatización de distribución,puede utilizarse para conexiones bilaterales PT (transformador potencial).
Este producto se utiliza ampliamente en redes de anillos espaciales de redes eléctricas urbanas y rurales de 10 kV y 13 kV.y dispositivo de interrupción automática para el despliegue de la carga de la línea en redes de anilloAdemás, puede funcionar como un interruptor de límite (comúnmente conocido como un perro guardián) en las líneas de suministro de energía de la rama, así como como reclosers y seccionalizers en redes de distribución aéreas.
El interruptor de carga límite ofrece capacidades de gestión remota, lo que permite un monitoreo y control eficientes.Facilitar la integración sin problemas en los sistemas de automatización de distribución.
El dispositivo emplea mecanismos de detección y juicio fiables, incluida la capacidad de detectar corrientes de secuencia cero de nivel mA y corrientes de cortocircuito entre fases.Esto permite la eliminación automática de fallas de puesta a tierra de fase única y fallas de cortocircuito de fase a fase, mejorando las capacidades de gestión de fallos del sistema.
El interruptor principal del interruptor de carga límite utiliza la tecnología de arco de vacío, mientras que el sistema de aislamiento incorpora aislamiento de gas mixto SF6 y N2.a prueba de explosión, y tecnologías de sistemas de aislamiento de Japón, Alemania y Francia, que garantizan un excelente rendimiento general de sellado.que impide fugas y garantiza que el rendimiento del dispositivo no se vea afectado por el entorno externo.
El mecanismo de funcionamiento del resorte del interruptor de carga límite está diseñado con la miniaturización y la optimización del rendimiento en mente,lo que resulta en una mayor fiabilidad de acción en comparación con los mecanismos de resorte tradicionalesEsta mejora del diseño mejora la eficiencia operativa general y la vida útil del dispositivo.
Introducción del controlador:
1.Puede equiparse con una interfaz de comunicación 485/232, o lograr el monitoreo a larga distancia a través de fibra óptica o comunicación inalámbrica.cuando el interruptor se vuelve a cerrar debido a una falla permanente.
2Cuando ocurre una falla permanente, acelera automáticamente para tropezar.
3Control remoto/bloqueo manual con aceleración hasta arrancar y bloqueo de rebloqueo: después de que el usuario haya reparado la línea y restablecido la energía, si olvida quitar el interruptor del cuchillo de puesta a tierra,Debería acelerar para viajar..
4El tiempo de retraso para el cierre de nuevo puede ajustarse para los tres intentos.
5.El circuito de arranque/reciclado está diseñado para evitar el mal funcionamiento y tiene una funcionalidad anti-reciclado.
6La corriente de secuencia cero puede diferenciar entre fallas dentro y fuera de la zona.
7.El control remoto de arranque/recierre adopta un diseño que evita el funcionamiento erróneo.
Características:
1 Fuerte capacidad antiincrustación, alta resistencia a altas y bajas temperaturas, sin peligro de combustión y explosión.
2 estructura completamente cerrada, la caja llena de gas SF6, bien sellada, adecuada para zonas de alta temperatura y humedad.
3 integrado en el CT, corriente de salida para el dispositivo de control inteligente para el análisis de la información, y la relación se puede ajustar, el terminal de conexión conectado al terminal correspondiente.
El mecanismo de funcionamiento es novedoso, simple, de pequeño tamaño, de peso ligero, de funcionamiento seguro y fiable.
5 El caparazón indica de manera prominente los estados de "almacenamiento de energía", "puntos" y "combinados".
Aplicación:
1Edificios comerciales: El interruptor se utiliza en edificios comerciales, incluidos centros comerciales, complejos de oficinas y hospitales, para una distribución de energía confiable y segura.Asegura un cambio de carga eficiente y protege las cargas eléctricas críticas.
2Instalaciones de tratamiento de aguas y aguas residuales: El interruptor ZW20 se utiliza en las instalaciones de tratamiento de aguas y aguas residuales para controlar y proteger el equipo eléctrico en las estaciones de bombeo, las plantas de tratamiento,y redes de distribución.
3.Operaciones mineras: El interruptor ZW20 se utiliza en las operaciones mineras para controlar y proteger el equipo eléctrico y las redes de distribución de energía en minas subterráneas y superficiales.
4Sistemas de energía renovable: el interruptor ZW20 es adecuado para sistemas de energía renovable, como plantas de energía solar y parques eólicos.Se facilita el cambio y la protección de los circuitos de voltaje medio en estos sistemas.
5.Electrificación ferroviaria: El interruptor se emplea en proyectos de electrificación ferroviaria para controlar y proteger el suministro de energía a las redes ferroviarias.Asegura una distribución de energía fiable y segura para las operaciones de los trenes.
6Dispositivo de conmutación automática: sirve como un dispositivo de conmutación automático, lo que permite la implementación de la conmutación de carga en la configuración de red de anillo.Esta característica mejora la flexibilidad y la eficiencia de la distribución de energía.
Parámetro técnico:
Número de serie. | Parámetro | Unidad | Datos obtenidos | ||||||||
1 | Válvulas de tensión | el kV | 12 | ||||||||
2 | Nivel de aislamiento de la fractura | Frecuencia de trabajo ((Prueba en seco/prueba en húmedo) | 48 | ||||||||
Teste de tensión de choque de rayo (pico) | 85 | ||||||||||
3 | Nivel de aislamiento en el suelo/fase a fase | Frecuencia de trabajo | Prueba en seco | 42 | |||||||
Prueba en húmedo | 34 | ||||||||||
Teste de tensión de choque de rayo (pico) | 75 | ||||||||||
4 | Corriente nominal | A. No | 630, 1250 | ||||||||
5 | Corriente de corte de cortocircuito nominal | KA | 16, 20, 25 | ||||||||
6 | Tiempos de ruptura de corriente de corte de cortocircuito | las veces | 30 | ||||||||
7 | Corriente de resistencia a corto plazo nominal | KA | 16, 20, 25 | ||||||||
8 | Duración nominal del cortocircuito | El S | 4 | ||||||||
9 | Corriente nominal de cierre de cortocircuito (pico) | KA | 40, 50, 63 | ||||||||
10 | Pico nominal de resistencia a la corriente | KA | 40, 50, 63 | ||||||||
11 | Tiempo de vida mecánica | las veces | más de 1000 | ||||||||
12 | Corriente nominal de apertura | 10000 | |||||||||
13 | Peso neto | En kg | 180 | ||||||||
Parámetro técnico del controlador:
Número de serie. | Parámetro | Datos obtenidos | ||||||||
1 | Voltado de entrada de trabajo | Accesorios para el transporte de vehículos | ||||||||
2 | Frecuencia de trabajo de entrada | 50 Hz | ||||||||
3 | Intervalo de fluctuación de voltaje permitido para la tensión de entrada | ± 20% | ||||||||
4 | Consumo total de energía del dispositivo | El valor de las emisiones | ||||||||
5 | Valor de muestreo de la corriente de entrada de fase | 60-600A | ||||||||
6 | Umbral de funcionamiento a baja tensión | 10 a 140 V | ||||||||
7 | Error de muestreo admisible para el valor de entrada de potencia | ± 5 por ciento | ||||||||
8 | Valor del tiempo de retraso de la protección contra sobrecorrientes | 0.1-0.3s | ||||||||
9 | Valor de ajuste para la corriente de secuencia cero | 0.2-6A | ||||||||
10 | Tiempo de retraso de la acción de puesta a tierra | 0-1200 años | ||||||||
