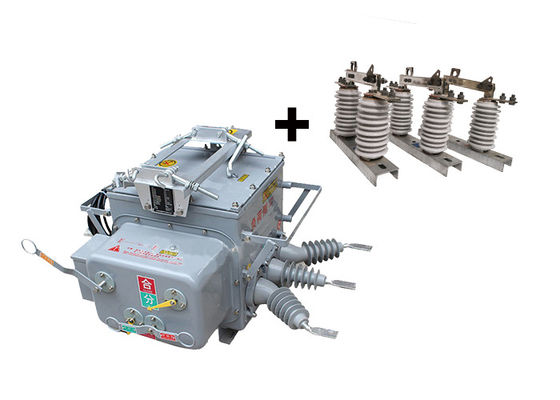

Interruptor de carga límite de CA de tres fases con controlador VCB 10kV 13kV utilizado con interruptor de desconexión exterior

Interruptor de carga límite de CA de tres fases con controlador VCB 10kV 13kV utilizado con interruptor de desconexión exterior

Descripción del producto:

El interruptor de circuito de vacío exterior ZW20-12 ((F) es un dispositivo versátil e inteligente que combina las funciones de un interruptor de vacío, interruptor de carga de vacío, recloser y seccionalizador.Está diseñado para su uso en redes de distribución de 10 y 13 kV., específicamente en las redes eléctricas urbanas y rurales.

Los componentes principales del interruptor de circuito ZW20-12 ((F) incluyen un interruptor de vacío, un controlador CH-40 y un transformador de voltaje externo.El interruptor de vacío es responsable de interrumpir y hacer circuitos eléctricos, mientras que el controlador CH-40 proporciona funciones inteligentes de protección y control. El transformador de voltaje externo ayuda en la medición precisa de voltaje para fines de control y monitoreo.

Los interruptores de desconexión exteriores GW9-10 se utilizan típicamente en sistemas de transmisión y distribución de alto voltaje para aislar secciones de la red para trabajos de mantenimiento o reparación.También se utilizan como un dispositivo de seguridad para proteger a los trabajadores de los peligros eléctricos, como el contacto accidental con partes activas del sistema.

Están diseñados para manejar altos voltajes y corrientes, y a menudo se instalan en lugares al aire libre, donde están expuestos a condiciones ambientales adversas, como temperaturas extremas, viento,Por lo tanto, están construidos para resistir estas condiciones y a menudo están hechos de materiales duraderos como acero o aluminio.

Los interruptores de desconexión Toutdoor vienen en diferentes tipos y configuraciones, dependiendo de la aplicación y los requisitos específicos.mientras que otros son adecuados para uso al aire libreAlgunos están diseñados para operarse manualmente, mientras que otros están automatizados y pueden ser operados a distancia.

Además de su función principal de aislar los circuitos, los VEI también tienen otras características importantes, como proporcionar una indicación visual de su estado (abierto o cerrado),y asegurarse de que el circuito no se energiza cuando el aislador está abierto.

Efecto doble del uso cuando el interruptor aislador de la serie GW9-10 se puede utilizar con los interruptores de vacío.



Características del controlador:

1.Puede equiparse con una interfaz de comunicación 485/232, o lograr el monitoreo a larga distancia a través de fibra óptica o comunicación inalámbrica.cuando el interruptor se vuelve a cerrar debido a una falla permanente.

2Cuando ocurre una falla permanente, acelera automáticamente para tropezar.

3Control remoto/bloqueo manual con aceleración hasta arrancar y bloqueo de rebloqueo: después de que el usuario haya reparado la línea y restablecido la energía, si olvida quitar el interruptor del cuchillo de puesta a tierra,Debería acelerar para viajar..

4El tiempo de retraso para el cierre de nuevo puede ajustarse para los tres intentos.

5.El circuito de arranque/reciclado está diseñado para evitar el mal funcionamiento y tiene una funcionalidad anti-reciclado.

6La corriente de secuencia cero puede diferenciar entre fallas dentro y fuera de la zona.

7.El control remoto de arranque/recierre adopta un diseño que evita el funcionamiento erróneo.



Características:

1.El interruptor automático de vacío ZW20-12(F) demuestra una robusta capacidad para resistir la contaminación.garantizar un rendimiento fiable incluso en condiciones contaminadasTambién presenta una resistencia a altas y bajas temperaturas, lo que permite el funcionamiento en una amplia gama de ambientes de temperatura.mejorar la seguridad general.

2.Con una estructura completamente cerrada, el interruptor está lleno de gas SF6 dentro de la caja.que lo hace adecuado para su uso en zonas de alta temperatura y humedadLa carcasa sellada protege los componentes internos de los elementos externos, garantizando un rendimiento óptimo y una larga vida.

3El interruptor viene equipado con un transformador de corriente (CT) que emite corriente al controlador inteligente para el análisis de la información.permitiendo flexibilidad en la configuración del sistemaLos terminales de conexión se pueden conectar fácilmente a las tomas de terminal correspondientes, facilitando procesos de instalación y mantenimiento convenientes.

4El mecanismo de funcionamiento del interruptor es innovador y simple, lo que resulta en un tamaño compacto y una construcción ligera.reducir al mínimo el riesgo de mal funcionamiento o fallaEl tamaño compacto también contribuye a la instalación de ahorro de espacio y la facilidad de manejo.

5La carcasa exterior del interruptor tiene indicadores visibles para los estados de "almacenamiento de energía", "abierto" y "cerrado".que permite una fácil identificación del estado de funcionamiento del interruptorEsta retroalimentación visual mejora la eficiencia operativa y garantiza un seguimiento preciso del estado del interruptor.




Estructura:

1El dispositivo de protección y control de relevos basado en microordenadores sirve como controlador del sistema de interruptores.Utiliza tecnología avanzada de microcomputadoras para proporcionar funciones de protección y monitorización de relevos precisas y eficientes.

2El controlador está diseñado con una robusta resistencia a las condiciones climáticas, lo que le permite soportar diversas condiciones ambientales.garantizar un funcionamiento fiable incluso en ambientes húmedos o húmedos.

3Para establecer una conexión segura y fiable, el controlador está conectado al cuerpo del interruptor mediante conectores de aviación, que ofrecen un alto nivel de estabilidad y durabilidad.garantizar una comunicación y una funcionalidad adecuadas entre el controlador y el interruptor.

4El controlador cuenta con una excelente fiabilidad de conexión, lo que minimiza el riesgo de pérdida o interrupción de la señal.salvaguardar la integridad y la exactitud del sistema de protección y seguimiento del relé.

Condición:

1.Altitud: 2000 metros

2Temperatura ambiente:al aire libre -30°C~+55°C

La temperatura media anual más alta es de 20 °C

La temperatura media diaria máxima es de 30 °C

3.Humedad relativa: 95% ((25°C)

4Capacidad sísmica: aceleración a nivel del suelo 0,3 g

Aceleración vertical del suelo 0,15 g

Mientras actúa para tres ondas senoidales

Factor de seguridad 1.67

5Intensidad sísmica: 7 grados.

6- Diferencia máxima de temperatura diaria: 25°C

7Ubicación de la instalación: punto de demarcación de responsabilidad del usuario de la línea aérea exterior de 10 kW.

8Método de conexión a tierra: punto neutro no se toca, conexión a tierra de la bobina de supresión de arco y conexión a tierra de baja resistencia




Parámetros técnicos:

ZW20-12 ((F)

GW9 a 10
