Interruptor de vacío de límite eléctrico con interruptores de gancho porcelana de acero inoxidable para exteriores

Interruptor de vacío de límite eléctrico con interruptores de gancho porcelana de acero inoxidable para exteriores


Descripción del producto:

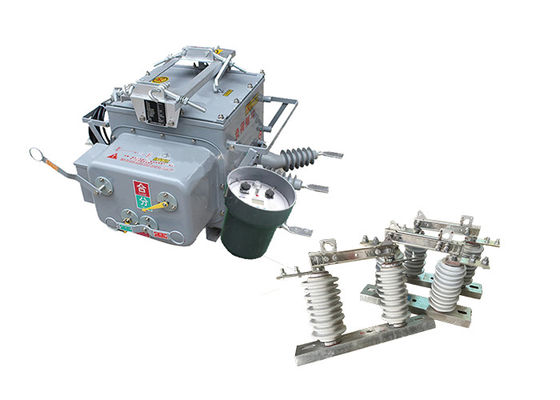

El interruptor de circuito de vacío exterior ZW20-12 ((F) es un dispositivo versátil e inteligente que combina las funciones de un interruptor de vacío, interruptor de carga de vacío, recloser y seccionalizador.Está diseñado para su uso en redes de distribución de 10 y 13 kV., específicamente en las redes eléctricas urbanas y rurales.
Los componentes principales del interruptor de circuito ZW20-12 ((F) incluyen un interruptor de vacío, un controlador CH-40 y un transformador de voltaje externo.El interruptor de vacío es responsable de interrumpir y hacer circuitos eléctricos, mientras que el controlador CH-40 proporciona funciones inteligentes de protección y control. El transformador de voltaje externo ayuda en la medición precisa de voltaje para fines de control y monitoreo.


The GW9-10 high voltage disconnect switch is an electrical switch that is designed to isolate a section of an electrical network or system from the rest of the system for maintenance or repair purposesSe utiliza típicamente en sistemas de transmisión y distribución de energía de alto voltaje.

El interruptor está diseñado para abrirse y cerrarse en condiciones normales o anormales, como una falla o una sobrecorriente.desconecta físicamente la sección del sistema del resto de la red., impidiendo el flujo de electricidad a esa sección.

Los interruptores de desconexión de alto voltaje generalmente están diseñados para operar a voltajes entre 600 voltios y 765.000 voltios, y pueden ser operados manualmente o automáticamente.Por lo general, se instalan en subestaciones o en postes eléctricos., y son un componente importante de la infraestructura de la red eléctrica.

Efecto doble del uso cuando el interruptor aislador de la serie GW9-10 se puede utilizar con los interruptores de vacío.



Características del controlador:

1.Puede equiparse con una interfaz de comunicación 485/232, o lograr el monitoreo a larga distancia a través de fibra óptica o comunicación inalámbrica.cuando el interruptor se vuelve a cerrar debido a una falla permanente.

2Cuando ocurre una falla permanente, acelera automáticamente para tropezar.

3Control remoto/bloqueo manual con aceleración hasta arrancar y bloqueo de rebloqueo: después de que el usuario haya reparado la línea y restablecido la energía, si olvida quitar el interruptor del cuchillo de puesta a tierra,Debería acelerar para viajar..

4El tiempo de retraso para el cierre de nuevo puede ajustarse para los tres intentos.

5.El circuito de arranque/reciclado está diseñado para evitar el mal funcionamiento y tiene una funcionalidad anti-reciclado.

6La corriente de secuencia cero puede diferenciar entre fallas dentro y fuera de la zona.

7.El control remoto de arranque/recierre adopta un diseño que evita el funcionamiento erróneo.



 Aplicación:


1.Interruptor de desconexión y interruptor de contacto: el interruptor de circuito ZW20-12 ((F) puede utilizarse como interruptor de desconexión o interruptor de contacto en la configuración de red de anillo de los sistemas de distribución de energía.Permite la apertura y cierre de circuitos durante el mantenimiento o en condiciones de avería.
2Dispositivo de conmutación automática: sirve como un dispositivo de conmutación automático, lo que permite la implementación de la conmutación de carga en la configuración de red de anillo.Esta característica mejora la flexibilidad y la eficiencia de la distribución de energía.
3.Interruptor de límite: en las líneas ramificadas de la fuente de alimentación, el interruptor de circuito ZW20-12(F) puede funcionar como un interruptor de límite o "perro de guardia"." Ayuda en el monitoreo y protección de la línea de la rama contra fallas y condiciones anormales.
4.Recloser y seccionalizador: El interruptor puede funcionar como recloser y seccionalizador en redes de distribución aéreas.Restaura automáticamente la energía después de fallos temporales y aisla las secciones defectuosas para minimizar el impacto de los cortes.



Estructura:

1El controlador es un dispositivo de protección y monitorización de relevos basado en microordenadores.

2El controlador tiene una fuerte resistencia a las condiciones climáticas y protección contra la condensación.

3Está conectado al cuerpo del interruptor a través de conectores de aviación.

4Tiene una buena fiabilidad de conexión y un alto nivel de protección.

El controlador tiene cuatro canales analógicos de entrada: corriente de fase A, corriente de fase C, corriente de secuencia cero y voltaje de fase BC.El controlador supervisa los valores de estas entradas analógicas en tiempo real y los compara con los valores establecidos para determinar fallas de línea e iniciar las acciones correspondientes.




Parámetros técnicos:

ZW20-12 ((F)

GW9 a 10
