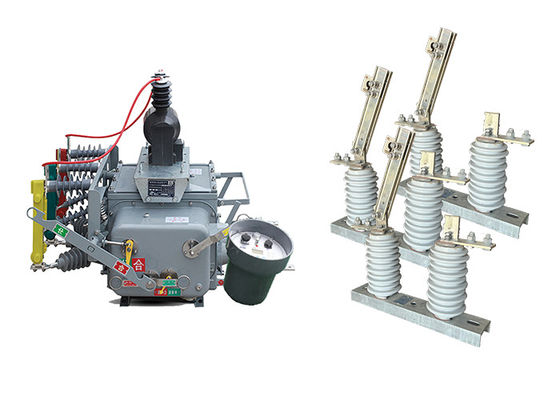

Interruptor de carga límite inteligente GB1984-2003 GB1985-2014 Estándar con interruptor de desconexión de alto voltaje GW9

Interruptor de carga límite inteligente GB1984-2003 GB1985-2014 Estándar con interruptor de desconexión de alto voltaje GW9

Descripción del producto:

El interruptor de circuito montado en poste ZW20-12 ((F) es un tipo de interruptor de alta tensión exterior de AC 50Hz de tres fases diseñado principalmente para su uso en redes de distribución al aire libre de 10 kV rurales y urbanas.Sirve para manejar la corriente de carga, corriente de sobrecarga, corriente de cortocircuito y escenarios similares.

El interruptor tiene una estructura de caja común de tres fases, compuesta por varios componentes, incluido un mecanismo de funcionamiento, un circuito conductor, un sistema aislante, un elemento de sellado,y una conchaEstos componentes trabajan juntos para garantizar el funcionamiento eficiente y seguro del interruptor.

Además, el interruptor ZW20-12 ((F) está equipado con terminales remotos inteligentes que admiten varias aplicaciones de automatización de distribución, lo que permite capacidades de control y monitoreo mejoradas.

Además, existe otra variante de este interruptor llamado ZW20-12(Z), que es un interruptor de aire real de CA de alto voltaje inteligente para exteriores.que permite la comunicación a través de mensajes de texto.

Además, el interruptor ZW20-12(F) se puede combinar con un controlador de interruptor de división para formar un sistema de interruptor de aire verdadero de alta tensión AC de división exterior.Esta combinación mejora la funcionalidad y versatilidad del interruptor, proporcionando capacidades de control y protección más completas.

The GW9 outdoor disconnector switch is a new type of disconnecting switch designed and manufactured by synthesizing the domestic experience of existing disconnecting switch production and foreign advanced technology.

El interruptor de desconexión se compone de base, aislante de pilar, parte conductora y parte de órgano.alta fiabilidad, etc. Alcanza el nivel de productos similares en el país y en el extranjero.

Además, hay otro tipo de interruptor de desconexión llamado GW9-12 ((W), con estructura de una sola etapa es adecuado para el sistema de energía con frecuencia 50Hz y tensión de línea 10kv.

Es adecuado para su uso en sistemas eléctricos con una frecuencia de 50 Hz y un voltaje de línea de 10kv, y se utiliza para cerrar y dividir líneas cuando hay voltaje y no hay carga,y los interruptores de aislamiento antiincrustantes pueden satisfacer los requisitos de los usuarios en áreas muy contaminadas, y puede resolver eficazmente el problema del destello que se produce cuando los interruptores de aislamiento están en funcionamiento.

Efecto doble del uso cuando el interruptor aislador de la serie GW9-10 se puede utilizar con los interruptores de vacío.



Características del controlador:

1.Puede equiparse con una interfaz de comunicación 485/232, o lograr el monitoreo a larga distancia a través de fibra óptica o comunicación inalámbrica.cuando el interruptor se vuelve a cerrar debido a una falla permanente.

2Cuando ocurre una falla permanente, acelera automáticamente para tropezar.

3Control remoto/bloqueo manual con aceleración hasta arrancar y bloqueo de rebloqueo: después de que el usuario haya reparado la línea y restablecido la energía, si olvida quitar el interruptor del cuchillo de puesta a tierra,Debería acelerar para viajar..

4El tiempo de retraso para el cierre de nuevo puede ajustarse para los tres intentos.

5.El circuito de arranque/reciclado está diseñado para evitar el mal funcionamiento y tiene una funcionalidad anti-reciclado.

6La corriente de secuencia cero puede diferenciar entre fallas dentro y fuera de la zona.

7.El control remoto de arranque/recierre adopta un diseño que evita el funcionamiento erróneo.



Colocación:

La relación entre el interruptor de vacío exterior y el aislador de desconexión de alto voltaje exterior radica en sus funciones complementarias en el sistema eléctrico:

Interrupción del circuito: El interruptor de vacío es responsable de interrumpir el circuito eléctrico durante el funcionamiento normal o en caso de avería.Actúa como el principal medio de romper el flujo de corrientePor el contrario, el aislador de desconexión se utiliza para aislar el circuito de la fuente de alimentación durante las actividades de mantenimiento o reparación.Proporciona una capa adicional de seguridad al abrir físicamente el circuito.

Coordinación: En los sistemas eléctricos de alto voltaje, el interruptor de vacío y el aislador de desconexión a menudo se coordinan para trabajar juntos.El interruptor de circuito es responsable de detectar fallos y desencadenar para interrumpir el flujo de corriente, mientras que el aislador de desconexión se utiliza para aislar físicamente el circuito y proporcionar una indicación visible de la desconexión.

Seguridad y mantenimiento: El aislador de desconexión desempeña un papel crucial para garantizar la seguridad del personal de mantenimiento.el aislador de desconexión se activa para abrir el circuito y proporcionar una brecha de aire visiblePor otra parte, el interruptor de vacío protege el sistema durante el funcionamiento normal y en caso de averías.


Características:

1.Forta capacidad de resistencia a la contaminación, resistencia a altas y bajas temperaturas, y sin riesgos de combustión o explosión.

2Estructura completamente cerrada, llena de gas SF6 en la carcasa, excelente funcionamiento de sellado, adecuado para su uso en zonas de alta temperatura y humedad.

3.Equipado con un transformador de corriente (CT) para transmitir corriente al controlador inteligente para el análisis de la información.y los terminales de conexión se pueden conectar a las tomas de terminal correspondientes.

4El mecanismo de funcionamiento es innovador y sencillo, con un tamaño pequeño y un peso ligero, garantizando un funcionamiento seguro y fiable.

5La carcasa exterior tiene indicadores visibles para los estados de "almacenamiento de energía", "abierto" y "cerrado".

Aplicación:

1.Operaciones mineras: El interruptor ZW20 se utiliza en las operaciones mineras para controlar y proteger el equipo eléctrico y las redes de distribución de energía en minas subterráneas y superficiales.

2Centros de datos: El interruptor se utiliza en los centros de datos para garantizar una distribución de energía confiable y la protección de la infraestructura de TI crítica.Permite un cambio de carga eficiente y protege contra fallos eléctricos.

3.Industria del petróleo y el gas: el interruptor ZW20 encuentra aplicación en la industria del petróleo y el gas para controlar y proteger equipos eléctricos en refinerías, tuberías y plataformas offshore.

4Proyectos de infraestructura: El interruptor se utiliza en varios proyectos de infraestructura, como aeropuertos, puertos marítimos y estadios, para una distribución y protección confiables de energía.

5Instalaciones de tratamiento de aguas y aguas residuales: El interruptor ZW20 se utiliza en las instalaciones de tratamiento de aguas y aguas residuales para controlar y proteger el equipo eléctrico en las estaciones de bombeo, las plantas de tratamiento,y redes de distribución.

Condición:

1Temperatura del aire ambiente: -40°C a +70°C.

2.Altitud: no superior a 3000 m sobre el nivel del mar.

3El aire circundante puede estar contaminado por polvo, humo, gases corrosivos, vapor o niebla de sal.

4La velocidad del viento no debe exceder de 34 m/s (equivalente a una presión de 700 Pa en la superficie cilíndrica).

5Las vibraciones o la actividad sísmica de los equipos externos de control y interruptor pueden ser descuidadas.

6La amplitud de la interferencia electromagnética inducida en el sistema secundario no excede de 1,6 kV.




Parámetros técnicos:

ZW20-12 ((F)

GW9 a 10

Introducción del interruptor de desconexión exterior de la serie GW9
