Interruptor de carga de límite de vacío interruptor de circuito eléctrico de alta tensión fácil de operar con controlador automático
Descripción del producto:

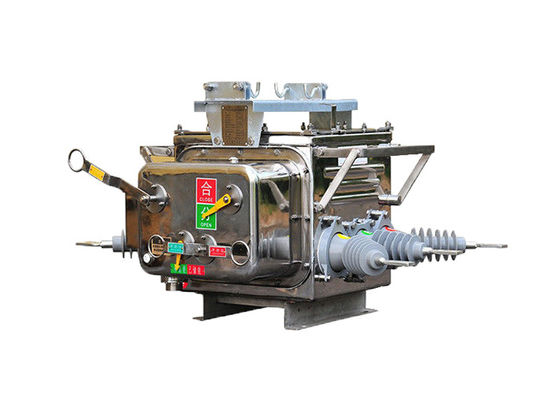

El interruptor de vacío ZW20-12 ((F) es adecuado para líneas de distribución de 10 kV con AC de 50 Hz trifásico.
Se compone del interruptor de vacío de CA de alto voltaje exterior ZW20-12, controlador de seccionalización, computadora de mano PDA y otros componentes.Las conexiones eléctricas se realizan a través de enchufes de aviación y cables de control sellados al aire libre.
Tiene funciones de detección de fallos, control de protección y comunicación.Puede separar automáticamente la sección de falla y restaurar el poder a la sección sana en un tiempo muy corto después de que ocurre una fallaTambién permite la monitorización multifuncional, la consulta de información de los equipos del sistema,visualización en línea de la información de los usuarios y el estado de mantenimiento del sistema de información geográfica del sistema de distribuciónRepresenta una etapa avanzada de la automatización de la distribución asistida por ordenador.
Características del controlador:
1.Puede equiparse con una interfaz de comunicación 485/232, o lograr el monitoreo a larga distancia a través de fibra óptica o comunicación inalámbrica.cuando el interruptor se vuelve a cerrar debido a una falla permanente.
2Cuando ocurre una falla permanente, acelera automáticamente para tropezar.
3Control remoto/bloqueo manual con aceleración hasta arrancar y bloqueo de rebloqueo: después de que el usuario haya reparado la línea y restablecido la energía, si olvida quitar el interruptor del cuchillo de puesta a tierra,Debería acelerar para viajar..
4El tiempo de retraso para el cierre de nuevo puede ajustarse para los tres intentos.
5.El circuito de arranque/reciclado está diseñado para evitar el mal funcionamiento y tiene una funcionalidad anti-reciclado.
6La corriente de secuencia cero puede diferenciar entre fallas dentro y fuera de la zona.
7.El control remoto de arranque/recierre adopta un diseño que evita el funcionamiento erróneo.
Aplicación:
1.Subestaciones de distribución de energía: El interruptor ZW20 se emplea comúnmente en subestaciones de distribución de energía, tanto en interiores como en exteriores.y protección contra fallos en las redes de distribución.
2Instalaciones industriales: el interruptor ZW20 encuentra aplicación en plantas industriales donde se requiere distribución de energía de voltaje medio.como los motores, transformadores y generadores.
3Edificios comerciales: El interruptor se utiliza en edificios comerciales, incluidos centros comerciales, complejos de oficinas y hospitales, para una distribución de energía confiable y segura.Asegura un cambio de carga eficiente y protege las cargas eléctricas críticas.
4Sistemas de energía renovable: el interruptor ZW20 es adecuado para sistemas de energía renovable, como plantas de energía solar y parques eólicos.Se facilita el cambio y la protección de los circuitos de voltaje medio en estos sistemas.
5.Electrificación ferroviaria: El interruptor se emplea en proyectos de electrificación ferroviaria para controlar y proteger el suministro de energía a las redes ferroviarias.Asegura una distribución de energía fiable y segura para las operaciones de los trenes.
6.Operaciones mineras: El interruptor ZW20 se utiliza en las operaciones mineras para controlar y proteger el equipo eléctrico y las redes de distribución de energía en minas subterráneas y superficiales.
7Centros de datos: El interruptor se utiliza en los centros de datos para garantizar una distribución de energía confiable y la protección de la infraestructura de TI crítica.Permite un cambio de carga eficiente y protege contra fallos eléctricos.
8.Industria del petróleo y el gas: el interruptor ZW20 encuentra aplicación en la industria del petróleo y el gas para controlar y proteger equipos eléctricos en refinerías, tuberías y plataformas offshore.
9Proyectos de infraestructura: El interruptor se utiliza en varios proyectos de infraestructura, como aeropuertos, puertos marítimos y estadios, para una distribución y protección confiables de energía.
10Instalaciones de tratamiento de aguas y aguas residuales: El interruptor ZW20 se utiliza en las instalaciones de tratamiento de aguas y aguas residuales para controlar y proteger el equipo eléctrico en las estaciones de bombeo, las plantas de tratamiento,y redes de distribución.
Estructura:
1. El controlador es un dispositivo de protección y monitorización de relevos de tipo microordenador;
2Tiene una fuerte resistencia a la intemperie natural y la condensación.
3. El modelo de utilidad está conectado con el cuerpo del interruptor a través del conector de aviación;
4Buena fiabilidad de la conexión y alto nivel de protección.
Hay cuatro canales de entrada analógicos, corriente de fase A, corriente de fase C, corriente de secuencia, voltaje de fase BC.El controlador detecta el fallo de la línea mediante el monitoreo en tiempo real del valor del modelo y la comparación con el valor fijo, y luego realiza el tratamiento correspondiente.
Condición:
1 temperatura del aire ambiente: -40 ° C ~ + 70 ° C;
2 Altitud: no superior a 3000 m
3 El aire ambiente puede estar contaminado por polvo, humo, gases corrosivos, vapor o sal. Nivel de contaminación: Clase IV:
4 la velocidad del viento no exceda de 34 m / s (equivalente a 700 Pa en la superficie del cilindro);
5 La vibración o el movimiento del suelo desde el exterior del equipo de interrupción y control son insignificantes;
6 La amplitud de la interferencia electromagnética inducida en el sistema secundario no excede de 1,6 kV.
Parámetros técnicos:
Número de serie. | Parámetro | Unidad | Datos obtenidos | ||||||||
1 | Válvulas de tensión | el kV | 12 | ||||||||
2 | Nivel de aislamiento de la fractura | Frecuencia de trabajo ((Prueba en seco/prueba en húmedo) | 48 | ||||||||
Teste de tensión de choque de rayo (pico) | 85 | ||||||||||
3 | Nivel de aislamiento en el suelo/fase a fase | Frecuencia de trabajo | Prueba en seco | 42 | |||||||
Prueba en húmedo | 34 | ||||||||||
Teste de tensión de choque de rayo (pico) | 75 | ||||||||||
4 | Corriente nominal | A. No | 630, 1250 | ||||||||
5 | Corriente de corte de cortocircuito nominal | KA | 16, 20, 25 | ||||||||
6 | Tiempos de ruptura de corriente de corte de cortocircuito | las veces | 30 | ||||||||
7 | Corriente de resistencia a corto plazo nominal | KA | 16, 20, 25 | ||||||||
8 | Duración nominal del cortocircuito | El S | 4 | ||||||||
9 | Corriente nominal de cierre de cortocircuito (pico) | KA | 40, 50, 63 | ||||||||
10 | Pico nominal de resistencia a la corriente | KA | 40, 50, 63 | ||||||||
11 | Tiempo de vida mecánica | las veces | más de 1000 | ||||||||
12 | Corriente nominal de apertura | 10000 | |||||||||
13 | Peso neto | En kg | 180 |
Parámetro técnico del controlador:
Número de serie. | Parámetro | Datos obtenidos | ||||||||
1 | Voltado de entrada de trabajo | Accesorios para el transporte de vehículos | ||||||||
2 | Frecuencia de trabajo de entrada | 50 Hz | ||||||||
3 | Intervalo de fluctuación de voltaje permitido para la tensión de entrada | ± 20% | ||||||||
4 | Consumo total de energía del dispositivo | El valor de las emisiones | ||||||||
5 | Valor de muestreo de la corriente de entrada de fase | 60-600A | ||||||||
6 | Umbral de funcionamiento a baja tensión | 10 a 140 V | ||||||||
7 | Error de muestreo admisible para el valor de entrada de potencia | ± 5 por ciento | ||||||||
8 | Valor del tiempo de retraso de la protección contra sobrecorrientes | 0.1-0.3s | ||||||||
9 | Valor de ajuste para la corriente de secuencia cero | 0.2-6A | ||||||||
10 | Tiempo de retraso de la acción de puesta a tierra | 0-1200 años | ||||||||
