Interruptor de vacío de carga límite automático estándar IEC62271-100 12kV para subestación de distribución de energía
Descripción del producto:

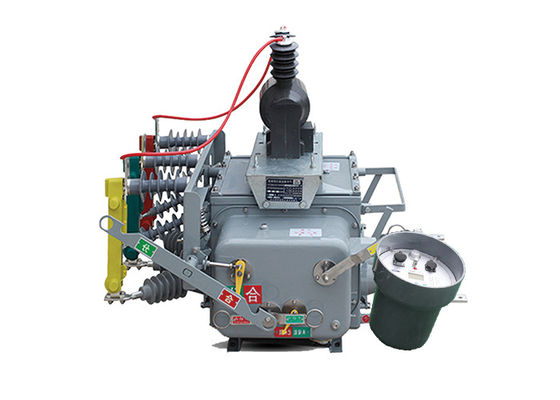

El interruptor de carga límite ZW20-12 es el interruptor de alta tensión exterior AC 50Hz de tres fases que se utiliza principalmente para sistemas de distribución al aire libre de 10 kV en redes agrícolas y urbanas.Se utiliza para el cambio de carga, interrupción de carga, corriente de sobrecarga, cortocircuito y aplicaciones similares.
La estructura general es un tipo de caja común de tres fases, que consta de mecanismo de funcionamiento, circuito conductor, sistema de aislamiento, elementos de sellado y carcasa.
Está equipado con un terminal remoto inteligente correspondiente para satisfacer los requisitos de las aplicaciones de automatización de distribución.
• Cuando se combina con un controlador inteligente con función SMS GSM, se convierte en el interruptor de vacío de CA de alto voltaje inteligente para exteriores ZW20-12 ((Z).
• Cuando se combina con un controlador de seccionalizador, se convierte en el ZW20-12 ((F) seccionalizador exterior de alto voltaje AC interruptor de vacío.
Características del controlador:
Los controladores terminales inteligentes tienen funciones tales como protección, control automático, inspección / consulta, comunicación y gestión de software.
1Funcionalidad completa:
• Implementar perfectamente varias funciones como la protección de circuitos, control remoto, alarma y monitoreo remoto.
2- Bajo coste y practicidad:
• No es necesario invertir en hardware de comunicación en las redes GSM, basta con comprar una tarjeta SIM y activar los servicios de SMS.
3.Múltiples medidas de seguridad:
• Utilice teléfonos móviles designados, cifrar información, verificar contraseñas y otras medidas de seguridad.
• El módulo GSM puede especificar un número de móvil y sólo acepta comandos del teléfono conectado.
• Los mensajes de comunicación para el control remoto y otros comandos están encriptados.
• Sigue un método de control remoto preestablecido-confirmar-ejecutar-verificar para garantizar la seguridad del control del sistema y prevenir errores de funcionamiento.
4Configuración del sistema simple:
• No hay necesidad de instalar líneas de comunicación ni de depurar las líneas de comunicación.
• Basta con instalar correctamente el terminal de monitorización inteligente SMS, insertar la tarjeta SIM, establecer el número de móvil designado y el sistema comenzará a funcionar.
5Monitoreo móvil en cualquier momento, en cualquier lugar:
• La vigilancia y visualización en tiempo real se pueden realizar en cualquier lugar con una señal, sin necesidad de personal destinado a la vigilancia.
Aplicación:
1.Interruptor de desconexión y interruptor de contacto: el interruptor de circuito ZW20-12 ((F) puede utilizarse como interruptor de desconexión o interruptor de contacto en la configuración de red de anillo de los sistemas de distribución de energía.Permite la apertura y cierre de circuitos durante el mantenimiento o en condiciones de avería.
2Dispositivo de conmutación automática: sirve como un dispositivo de conmutación automático, lo que permite la implementación de la conmutación de carga en la configuración de red de anillo.Esta característica mejora la flexibilidad y la eficiencia de la distribución de energía.
3.Interruptor de límite: en las líneas ramificadas de la fuente de alimentación, el interruptor de circuito ZW20-12(F) puede funcionar como un interruptor de límite o "perro de guardia"." Ayuda en el monitoreo y protección de la línea de la rama contra fallas y condiciones anormales.
4.Recloser y seccionalizador: El interruptor puede funcionar como recloser y seccionalizador en redes de distribución aéreas.Restaura automáticamente la energía después de fallos temporales y aisla las secciones defectuosas para minimizar el impacto de los cortes.
Características:
1.Forta capacidad de resistencia a la contaminación, resistencia a altas y bajas temperaturas, y sin riesgos de combustión o explosión.
2Estructura completamente cerrada, llena de gas SF6 en la carcasa, excelente funcionamiento de sellado, adecuado para su uso en zonas de alta temperatura y humedad.
3.Equipado con un transformador de corriente (CT) para transmitir corriente al controlador inteligente para el análisis de la información.y los terminales de conexión se pueden conectar a las tomas de terminal correspondientes.
4El mecanismo de funcionamiento es innovador y sencillo, con un tamaño pequeño y un peso ligero, garantizando un funcionamiento seguro y fiable.
5La carcasa exterior tiene indicadores visibles para los estados de "almacenamiento de energía", "abierto" y "cerrado".
Parámetros técnicos:
| Número de serie. |
Parámetro |
Unidad |
Datos obtenidos |
| 1 |
Válvulas de tensión |
el kV |
12 |
| 2 |
Nivel de aislamiento de la fractura |
Frecuencia de trabajo ((Prueba en seco/prueba en húmedo) |
48 |
| Teste de tensión de choque de rayo (pico) |
85 |
| 3 |
Nivel de aislamiento en el suelo/fase a fase |
Frecuencia de trabajo |
Prueba en seco |
42 |
| Prueba en húmedo |
34 |
| Teste de tensión de choque de rayo (pico) |
75 |
| 4 |
Corriente nominal |
A. No |
630, 1250 |
| 5 |
Corriente de corte de cortocircuito nominal |
KA |
16, 20, 25 |
| 6 |
Tiempos de ruptura de corriente de corte de cortocircuito |
las veces |
30 |
| 7 |
Corriente de resistencia a corto plazo nominal |
KA |
16, 20, 25 |
| 8 |
Duración nominal del cortocircuito |
El S |
4 |
| 9 |
Corriente nominal de cierre de cortocircuito (pico) |
KA |
40, 50, 63 |
| 10 |
Pico nominal de resistencia a la corriente |
KA |
40, 50, 63 |
| 11 |
Tiempo de vida mecánica |
las veces |
más de 1000 |
| 12 |
Corriente nominal de apertura |
10000 |
| 13 |
Peso neto |
En kg |
180 |
Parámetro técnico del controlador:
| Número de serie. |
Parámetro |
Datos obtenidos |
| 1 |
Voltado de entrada de trabajo |
Accesorios para el transporte de vehículos |
| 2 |
Frecuencia de trabajo de entrada |
50 Hz |
| 3 |
Intervalo de fluctuación de voltaje permitido para la tensión de entrada |
± 20% |
| 4 |
Consumo total de energía del dispositivo |
El valor de las emisiones |
| 5 |
Valor de muestreo de la corriente de entrada de fase |
60-600A |
| 6 |
Umbral de funcionamiento a baja tensión |
10 a 140 V |
| 7 |
Error de muestreo admisible para el valor de entrada de potencia |
± 5 por ciento |
| 8 |
Valor del tiempo de retraso de la protección contra sobrecorrientes |
0.1-0.3s |
| 9 |
Valor de ajuste para la corriente de secuencia cero |
0.2-6A |
| 10 |
Tiempo de retraso de la acción de puesta a tierra |
0-1200 años |
