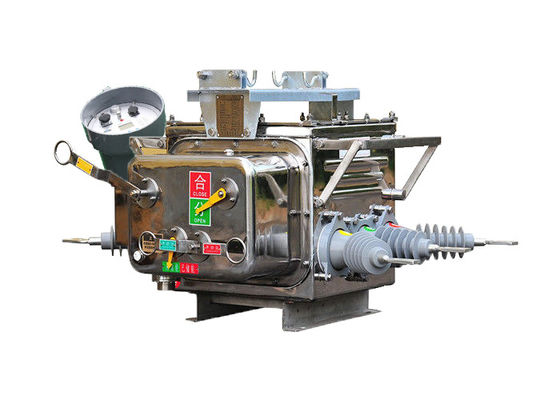

Potente interruptor de carga límite ZW20-12 ((F) serie de alta tensión interruptor de vacío con controlador inteligente

Potente interruptor de carga límite ZW20-12 ((F) serie de alta tensión interruptor de circuito de vacío con controlador inteligente

Descripción del producto:

El interruptor de carga límite ZW20-12 ((F) es un tipo de interruptor de alta tensión exterior AC 50Hz de tres fases diseñado principalmente para su uso en redes de distribución al aire libre de 10 kV rurales y urbanas.Sirve para manejar la corriente de carga, corriente de sobrecarga, corriente de cortocircuito y escenarios similares.

El interruptor de carga límite presenta una estructura de caja común de tres fases, compuesta por varios componentes, incluido un mecanismo de funcionamiento, un circuito conductor, un sistema aislante, un elemento de sellado,Estos componentes trabajan juntos para garantizar el funcionamiento eficiente y seguro del interruptor.

Además, el interruptor de carga límite ZW20-12 ((F) está equipado con terminales remotos inteligentes que admiten varias aplicaciones de automatización de distribución,permitir una mayor capacidad de control y seguimiento.

Además, existe otra variante de este interruptor llamado ZW20-12(Z), que es un interruptor de aire real de CA de alto voltaje inteligente para exteriores.que permite la comunicación a través de mensajes de texto.

Además, el interruptor de carga límite ZW20-12 ((F) se puede combinar con un controlador de interruptor de división para formar un sistema de interruptor de aire de alta tensión AC de división exterior.Esta combinación mejora la funcionalidad y versatilidad del interruptor, proporcionando capacidades de control y protección más completas.

Características del controlador:

Controlador terminal inteligente con protección, control automático, verificación / consulta, comunicación, gestión de software y otras funciones.

1 Completamente funcional:Protección de línea perfecta, control remoto, alarma, monitoreo remoto y otras funciones.

2 Bajo coste y práctico:red GSM sin ninguna inversión en hardware de comunicación, comprar una tarjeta SIM para abrir el servicio de SMS;

El uso de teléfonos móviles designados, cifrado de la información, verificación de contraseñas y otros medios de seguridad;el módulo GSM puede especificar el número de teléfono móvil, sólo acepta la vida útil del teléfono móvil vinculado;Encriptar mensajes de texto para el control remoto y otros puntos de control. · Encriptar los mensajes de texto que controlan la vida, como el control remoto.Preestablecer - confirmar - ejecutar - volver al modo de control remoto de la escuela, para garantizar la seguridad del control del sistema, para prevenir el mal funcionamiento.

4 Fácil de construir sistema: no es necesario establecer ninguna línea de comunicación y depurar las líneas de comunicación.Simplemente instale el terminal de monitoreo inteligente SMS correctamente, inserte la tarjeta SIM,establecer el número de móvil designado, y el sistema comienza a funcionar.

5 Monitoreo móvil en cualquier momento y en cualquier lugar: En cualquier lugar donde haya una señal, se puede monitorear y ver en tiempo real, sin la necesidad de personal especial para monitorear.




Características:

1.Forta capacidad de resistencia a la contaminación, resistencia a altas y bajas temperaturas, y sin riesgos de combustión o explosión.

2Estructura completamente cerrada, llena de gas SF6 en la carcasa, excelente funcionamiento de sellado, adecuado para su uso en zonas de alta temperatura y humedad.

3.Equipado con un transformador de corriente (CT) para transmitir corriente al controlador inteligente para el análisis de la información.y los terminales de conexión se pueden conectar a las tomas de terminal correspondientes.

4El mecanismo de funcionamiento es innovador y sencillo, con un tamaño pequeño y un peso ligero, garantizando un funcionamiento seguro y fiable.

5La carcasa exterior tiene indicadores visibles para los estados de "almacenamiento de energía", "abierto" y "cerrado".

Estructura:

1El dispositivo de protección y control de relevos basado en microordenadores sirve como controlador del sistema de interruptores.Utiliza tecnología avanzada de microcomputadoras para proporcionar funciones de protección y monitorización de relevos precisas y eficientes.

2El controlador está diseñado con una robusta resistencia a las condiciones climáticas, lo que le permite soportar diversas condiciones ambientales.garantizar un funcionamiento fiable incluso en ambientes húmedos o húmedos.

3Para establecer una conexión segura y fiable, el controlador está conectado al cuerpo del interruptor mediante conectores de aviación, que ofrecen un alto nivel de estabilidad y durabilidad.garantizar una comunicación y una funcionalidad adecuadas entre el controlador y el interruptor.

4El controlador cuenta con una excelente fiabilidad de conexión, lo que minimiza el riesgo de pérdida o interrupción de la señal.salvaguardar la integridad y la exactitud del sistema de protección y seguimiento del relé.

Condiciones ambientales:

1.El interruptor automático de vacío ZW20-12(F) está diseñado para funcionar de manera fiable en un amplio rango de temperatura del aire ambiente, de -40 °C a +70 °C.Esta tolerancia a la temperatura garantiza que el interruptor pueda funcionar eficazmente en diversas condiciones climáticas.

2El interruptor es adecuado para su instalación a altitudes no superiores a 3000 metros sobre el nivel del mar.

3.El interruptor de circuito ZW20-12(F) está construido para soportar la contaminación del aire ambiente causada por polvo, humo, gases corrosivos, vapor o sal.Está diseñado para cumplir con los estándares de nivel de contaminación de clase IV., asegurando que el interruptor permanezca resistente y funcional incluso en entornos difíciles y corrosivos.

4.Con una tolerancia máxima de velocidad del viento de 34 m/s (equivalente a 700 Pa en la superficie del cilindro), el interruptor puede soportar vientos fuertes sin comprometer su rendimiento o estabilidad.Esta resistencia a la velocidad del viento asegura el funcionamiento confiable del interruptor durante condiciones climáticas extremas.

5El interruptor está diseñado para minimizar el impacto de las vibraciones externas o los movimientos del suelo en su rendimiento.Su construcción y sus mecanismos internos están diseñados para absorber y amortiguar las vibraciones, asegurando que el interruptor no se vea afectado por perturbaciones externas.

6.El interruptor ZW20-12 ((F) está diseñado para limitar las interferencias electromagnéticas inducidas (EMI) en el sistema secundario.,garantizar que el interruptor no genere perturbaciones electromagnéticas excesivas que puedan interferir con el funcionamiento de otros equipos conectados.




Parámetros técnicos:

Parámetro técnico del controlador:
