Descripción del producto:

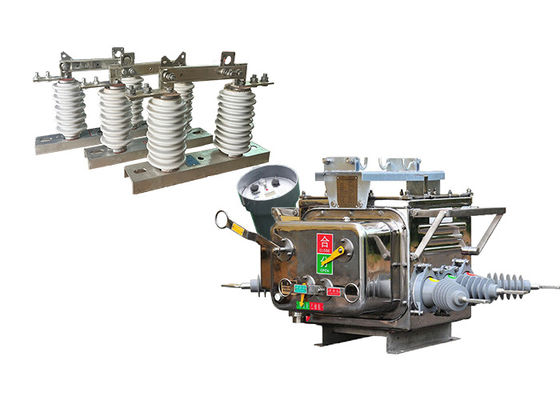

ZW20-12(F) interruptor de vacío es de tres fases AC 50Hz en el exterior HV interruptor se utiliza principalmente para las redes rurales y urbanas de distribución al aire libre de 10 kV, como una corriente de carga separada y combinada,corriente de sobrecarga, corriente de cortocircuito y otros lugares similares.

Toda su estructura es un tipo de caja común de tres fases, que está compuesta por un mecanismo de funcionamiento, un circuito conductor, un sistema aislante, un elemento de sellado y un caparazón.

Y está apoyando los terminales remotos inteligentes correspondientes para satisfacer las necesidades de aplicación de la automatización de distribución.

· ZW20-12 (Z) Interruptor de aire acondicionado de alta tensión inteligente para exteriores con función de mensaje corto GSM

· Combinación con el controlador de interruptor de división ZW20-12 (F)

El gancho GW9 es un tipo de interruptor eléctrico utilizado para aislar una sección de una línea de transmisión de energía aérea para mantenimiento o reparación.como las utilizadas por las empresas eléctricas para transmitir electricidad a largas distancias.

El gancho se monta en una estructura aérea, como una torre de transmisión o un poste, y está diseñado para soportar las duras condiciones ambientales que se encuentran en los sistemas eléctricos al aire libre.Tiene una vertical, o movimiento hacia arriba y hacia abajo, para activar o desactivar los contactos del interruptor, que generalmente están hechos de cobre u otros materiales conductores.

El gancho está diseñado para proporcionar una ruptura visible en la línea de transmisión, lo que permite al personal de mantenimiento trabajar de forma segura en la línea sin riesgo de electrocución o daños en el equipo.A menudo se utiliza junto con otros dispositivos de seguridad, tales como interruptores de conexión a tierra y frenadores de sobretensiones, para proteger el sistema eléctrico y las personas que trabajan en él.

Efecto doble del uso cuando el interruptor aislador de la serie GW9-10 se puede utilizar con los interruptores de vacío.



Características del controlador:

Los controladores terminales inteligentes tienen funciones tales como protección, control automático, inspección / consulta, comunicación y gestión de software.

1Funcionalidad completa:

• Implementar perfectamente varias funciones como la protección de circuitos, control remoto, alarma y monitoreo remoto.

2- Bajo coste y practicidad:

• No es necesario invertir en hardware de comunicación en las redes GSM, basta con comprar una tarjeta SIM y activar los servicios de SMS.

3.Múltiples medidas de seguridad:

• Utilice teléfonos móviles designados, cifrar información, verificar contraseñas y otras medidas de seguridad.

• El módulo GSM puede especificar un número de móvil y sólo acepta comandos del teléfono conectado.

• Los mensajes de comunicación para el control remoto y otros comandos están encriptados.

• Sigue un método de control remoto preestablecido-confirmar-ejecutar-verificar para garantizar la seguridad del control del sistema y prevenir errores de funcionamiento.

4Configuración del sistema simple:

• No hay necesidad de instalar líneas de comunicación ni de depurar las líneas de comunicación.

• Basta con instalar correctamente el terminal de monitorización inteligente SMS, insertar la tarjeta SIM, establecer el número de móvil designado y el sistema comenzará a funcionar.

5Monitoreo móvil en cualquier momento, en cualquier lugar:

• La vigilancia y visualización en tiempo real se pueden realizar en cualquier lugar con una señal, sin necesidad de personal destinado a la vigilancia.



Aplicación:

1.Interruptor de desconexión y interruptor de contacto: el interruptor de circuito ZW20-12 ((F) puede utilizarse como interruptor de desconexión o interruptor de contacto en la configuración de red de anillo de los sistemas de distribución de energía.Permite la apertura y cierre de circuitos durante el mantenimiento o en condiciones de avería.

2Dispositivo de conmutación automática: sirve como un dispositivo de conmutación automático, lo que permite la implementación de la conmutación de carga en la configuración de red de anillo.Esta característica mejora la flexibilidad y la eficiencia de la distribución de energía.

3.Interruptor de límite: en las líneas ramificadas de la fuente de alimentación, el interruptor de circuito ZW20-12(F) puede funcionar como un interruptor de límite o "perro de guardia"." Ayuda en el monitoreo y protección de la línea de la rama contra fallas y condiciones anormales.

4.Recloser y seccionalizador: El interruptor puede funcionar como recloser y seccionalizador en redes de distribución aéreas.Restaura automáticamente la energía después de fallos temporales y aisla las secciones defectuosas para minimizar el impacto de los cortes.

5Redes de distribución: Este interruptor es adecuado para redes de distribución al aire libre donde la energía de alto voltaje se distribuye a múltiples ubicaciones.Ayuda a garantizar un funcionamiento fiable y seguro al interrumpir las corrientes de fallas y aislar las secciones defectuosas de la red.
6Ferrocarriles: este interruptor se utiliza en sistemas de alta tensión al aire libre asociados con la electrificación ferroviaria.incluidos los sistemas de catenaria aérea y las subestaciones de tracción.


Estructura:

1El dispositivo de protección y vigilancia del relé basado en microordenador es un sistema tecnológicamente avanzado que actúa como el controlador central del sistema de interruptores.Utilizando tecnología de microcomputadoras de vanguardiaEste dispositivo desempeña un papel crucial para garantizar la seguridad y fiabilidad del sistema eléctrico en el que está integrado.
2.El controlador está diseñado específicamente para soportar diversas condiciones ambientales y está equipado con una robusta resistencia a las condiciones climáticas.Esta característica le permite operar de manera confiable en condiciones climáticas adversas como temperaturas extremasEl controlador está construido con protección contra la condensación.garantizar su funcionamiento incluso en ambientes húmedos o húmedos donde la humedad puede ser un problema.
4Para establecer una conexión segura y fiable, el controlador está conectado al cuerpo del interruptor mediante conectores de aviación.lo que los convierte en una opción ideal para aplicaciones críticas como la protección y el monitoreo de relésEstos conectores aseguran una comunicación y funcionalidad adecuadas entre el controlador y el interruptor, mejorando el rendimiento general y la fiabilidad del sistema.
5El controlador se destaca en la fiabilidad de la conexión, minimizando el riesgo de pérdida o interrupción de la señal.que es crucial para el correcto funcionamiento del sistema de protección y seguimiento del relé.6.Al mantener un alto nivel de protección, el controlador garantiza la integridad y exactitud de las funciones de protección y vigilancia del relé,evitar posibles errores o discrepancias que puedan comprometer la seguridad general del sistema eléctrico.

Condición:

1.El interruptor automático de vacío ZW20-12(F) está diseñado para funcionar de manera fiable en un amplio rango de temperatura del aire ambiente, de -40 °C a +70 °C.Esta tolerancia a la temperatura garantiza que el interruptor pueda funcionar eficazmente en diversas condiciones climáticas.

2El interruptor es adecuado para su instalación a altitudes no superiores a 3000 metros sobre el nivel del mar.

3.El interruptor de circuito ZW20-12(F) está construido para soportar la contaminación del aire ambiente causada por polvo, humo, gases corrosivos, vapor o sal.Está diseñado para cumplir con los estándares de nivel de contaminación de clase IV., asegurando que el interruptor permanezca resistente y funcional incluso en entornos difíciles y corrosivos.

4.Con una tolerancia máxima de velocidad del viento de 34 m/s (equivalente a 700 Pa en la superficie del cilindro), el interruptor puede soportar vientos fuertes sin comprometer su rendimiento o estabilidad.Esta resistencia a la velocidad del viento asegura el funcionamiento confiable del interruptor durante condiciones climáticas extremas.

5El interruptor está diseñado para minimizar el impacto de las vibraciones externas o los movimientos del suelo en su rendimiento.Su construcción y sus mecanismos internos están diseñados para absorber y amortiguar las vibraciones, asegurando que el interruptor no se vea afectado por perturbaciones externas.

6.El interruptor ZW20-12 ((F) está diseñado para limitar las interferencias electromagnéticas inducidas (EMI) en el sistema secundario.,garantizar que el interruptor no genere perturbaciones electromagnéticas excesivas que puedan interferir con el funcionamiento de otros equipos conectados.




Parámetros técnicos:

ZW20-12 ((F)

GW9 a 10
