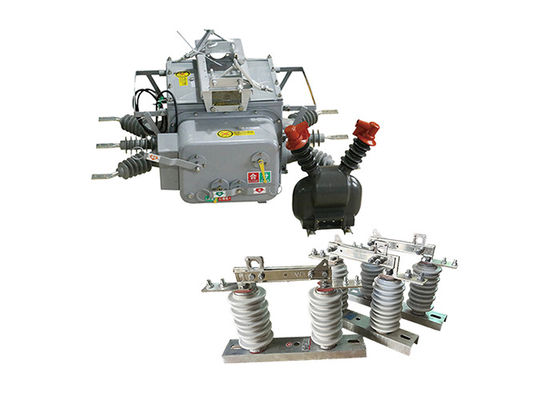

Interruptor de carga de límite industrial de la serie ZW20 con interruptor de circuito de vacío controlador 1250A Tipo fijo

Interruptor de carga de límite industrial de la serie ZW20 con interruptor de circuito de vacío controlador 1250A Tipo fijo


Descripción del producto:

El interruptor de vacío límite de la serie ZW20 es un tipo de interruptor eléctrico que opera en un entorno de vacío.Está diseñado para aplicaciones de voltaje medio y se utiliza comúnmente en sistemas de distribución de energía.

El interruptor se construye típicamente con una carcasa robusta y duradera hecha de materiales de alta calidad..

Y el interruptor de vacío es el componente clave del interruptor. Consiste en una cámara de vacío sellada que contiene dos electrodos de contacto.el ambiente de vacío evita la formación de un arco eléctrico durante las operaciones de conmutación.

Está equipado con un mecanismo para abrir y cerrar los contactos, que puede ser operado manualmente o eléctricamente, según el modelo y los requisitos de la aplicación.El mecanismo de funcionamiento garantiza operaciones de conmutación suaves y fiables.

El interruptor de vacío de límite de la serie ZW20 está disponible en varios niveles de voltaje y corriente para satisfacer diferentes requisitos del sistema.Puede manejar niveles de voltaje medio que generalmente van desde varios kilovoltios hasta decenas de kilovoltios.

El interruptor tiene una alta capacidad de ruptura para interrumpir las corrientes de fallas y proteger el sistema eléctrico.La capacidad de rotura se especifica en términos de la corriente máxima de falla que el interruptor puede interrumpir de forma segura sin daños.

Algunos modelos de la serie ZW20 pueden ofrecer funciones avanzadas de control y monitoreo. Estas características pueden incluir capacidades de control remoto, indicación de estado y diagnóstico de fallos,proporcionando una funcionalidad mejorada y facilidad de operación.

La tecnología de vacío utilizada en el interruptor garantiza excelentes capacidades de extinción de arco, lo que lo convierte en una solución confiable y segura para aplicaciones de voltaje medio.El interruptor está diseñado para cumplir con estándares de seguridad estrictos y proporcionar un rendimiento a largo plazo con requisitos mínimos de mantenimiento.

El interruptor de vacío límite de la serie ZW20 es adecuado para una amplia gama de aplicaciones, incluidas subestaciones de distribución de energía, plantas industriales, edificios comerciales y más.Se utiliza comúnmente para el cambio de carga, protección contra fallos y aislamiento en sistemas eléctricos de media tensión.

El interruptor de desconexión aérea GW9-10 es un interruptor eléctrico portátil de alto voltaje utilizado para aislar circuitos eléctricos con fines de mantenimiento y reparación.Se utiliza típicamente en sistemas de transmisión y distribución de energía de media a alta tensión.

El interruptor de desconexión aérea está diseñado para ser portátil y puede transportarse fácilmente al lugar donde se necesita.con una tensión de corriente de corriente superior a 80 V,.

El interruptor se utiliza para aislar una sección del sistema eléctrico con fines de mantenimiento o reparación. Tiene indicadores visuales que indican si el interruptor está abierto o cerrado,facilitando a los operadores el conocimiento del estado del circuito.

El aislador eléctrico Loadbuster se puede utilizar para una amplia gama de aplicaciones, incluidos los circuitos de conmutación e aislamiento, así como para la conexión a tierra y la desenergización de equipos.Está diseñado con elementos de seguridad para proteger a los operadores de los peligros eléctricos, tales como materiales aislantes que evitan el contacto accidental con piezas activas.

El interruptor es fácil de usar y requiere un entrenamiento mínimo para operar.


Efecto doble del uso cuando el interruptor aislador de la serie GW9-10 se puede utilizar con los interruptores de vacío.


Características del controlador:

Los controladores terminales inteligentes tienen funciones tales como protección, control automático, inspección / consulta, comunicación y gestión de software.

1Funcionalidad completa:

• Implementar perfectamente varias funciones como la protección de circuitos, control remoto, alarma y monitoreo remoto.

2- Bajo coste y practicidad:

• No es necesario invertir en hardware de comunicación en las redes GSM, basta con comprar una tarjeta SIM y activar los servicios de SMS.

3.Múltiples medidas de seguridad:

• Utilice teléfonos móviles designados, cifrar información, verificar contraseñas y otras medidas de seguridad.

• El módulo GSM puede especificar un número de móvil y sólo acepta comandos del teléfono conectado.

• Los mensajes de comunicación para el control remoto y otros comandos están encriptados.

• Sigue un método de control remoto preestablecido-confirmar-ejecutar-verificar para garantizar la seguridad del control del sistema y prevenir errores de funcionamiento.

4Configuración del sistema simple:

• No hay necesidad de instalar líneas de comunicación ni de depurar las líneas de comunicación.

• Basta con instalar correctamente el terminal de monitorización inteligente SMS, insertar la tarjeta SIM, establecer el número de móvil designado y el sistema comenzará a funcionar.

5Monitoreo móvil en cualquier momento, en cualquier lugar:

• La vigilancia y visualización en tiempo real se pueden realizar en cualquier lugar con una señal, sin necesidad de personal destinado a la vigilancia.



 Aplicación:


1.Interruptor de desconexión y interruptor de contacto: el interruptor de circuito ZW20-12 ((F) puede utilizarse como interruptor de desconexión o interruptor de contacto en la configuración de red de anillo de los sistemas de distribución de energía.Permite la apertura y cierre de circuitos durante el mantenimiento o en condiciones de avería.
2Dispositivo de conmutación automática: sirve como un dispositivo de conmutación automático, lo que permite la implementación de la conmutación de carga en la configuración de red de anillo.Esta característica mejora la flexibilidad y la eficiencia de la distribución de energía.
3.Interruptor de límite: en las líneas ramificadas de la fuente de alimentación, el interruptor de circuito ZW20-12(F) puede funcionar como un interruptor de límite o "perro de guardia"." Ayuda en el monitoreo y protección de la línea de la rama contra fallas y condiciones anormales.
4.Recloser y seccionalizador: El interruptor puede funcionar como recloser y seccionalizador en redes de distribución aéreas.Restaura automáticamente la energía después de fallos temporales y aisla las secciones defectuosas para minimizar el impacto de los cortes.



Estructura:

1Protección y monitoreo de relevos de microordenadores: El interruptor ZW20-12 cuenta con un dispositivo de protección y monitoreo de relevos basado en microordenadores como controlador.Esta tecnología avanzada permite una detección precisa e inteligente de fallos, análisis y control, mejorando el rendimiento general y la fiabilidad del interruptor.

2Resistencia a la intemperie y la condensación: El interruptor está diseñado para resistir la intemperie y la condensación naturales.Incorpora materiales robustos y medidas de protección para garantizar un funcionamiento fiable incluso en condiciones ambientales adversas, mejorando su durabilidad y longevidad.

3Conexión de conector de aviación: el modelo de utilidad del interruptor de circuito ZW20-12 está conectado al cuerpo del interruptor a través de un conector de aviación.Este tipo de conector ofrece conexiones seguras y confiables, minimizando el riesgo de conexiones sueltas o defectuosas y garantizando una comunicación y un control estables entre el controlador y el cuerpo del interruptor.

4.Alto nivel de fiabilidad y protección de la conexión: El interruptor proporciona una buena fiabilidad de la conexión, garantizando conexiones eléctricas consistentes y seguras dentro del sistema.ofrece un alto nivel de protección, protegiendo los componentes internos y los circuitos eléctricos contra factores externos como el polvo, la humedad y los daños físicos.

5.Canales de entrada analógicos: El controlador del interruptor ZW20-12 incluye cuatro canales de entrada analógicos. Estos canales monitorean varios parámetros eléctricos, incluida la corriente de fase A,Corriente de fase CEl control en tiempo real y la comparación de estos valores con umbrales preestablecidos permiten una detección precisa de fallos y una acción adecuada.

6Detección y tratamiento de fallos: el controlador supervisa continuamente los parámetros eléctricos y los compara con valores fijos para detectar fallos de línea.el controlador inicia el tratamiento correspondiente, como el encendido del interruptor o la activación de medidas de protección, garantizando una eficacia y

Condiciones ambientales:

Temperatura del aire ambiente: -40°C a +70°C.

Altitud: no superior a 3000 m sobre el nivel del mar.

El aire circundante puede estar contaminado con polvo, humo, gases corrosivos, vapor o niebla de sal.

La velocidad del viento no debe exceder de 34 m/s (equivalente a una presión de 700 Pa en la superficie cilíndrica).

Las vibraciones o la actividad sísmica de los interruptores y equipos de control externos se pueden descuidar.

La amplitud de la interferencia electromagnética inducida en el sistema secundario no excede de 1,6 kV.




Parámetros técnicos:

GW9 a 10
